【導讀】本文為大家?guī)砹艘粋€關于給無線充電鼠標改裝為內含充電電池的DIY實例。主體設備為一套已經棄置的荒廢很久的無線套裝，該鼠標耗電量頗大，準備給它裝上一個充電鋰電池，避免經常換電池的困擾。

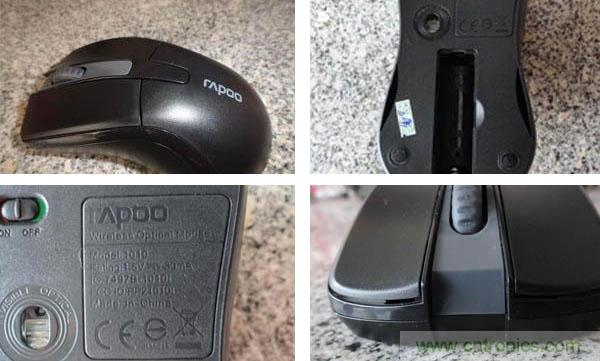

圖1：主要材料
這個無線鼠標使用的為一節1.5V電池，其電流為30MA。前端貌似有空位，打算搞個USB插座下去。拆出來看下，USB座應該能放下的。用1200MA的鋰電，應該能省去不少的電池錢，而且這個電池是自帶保護板的。

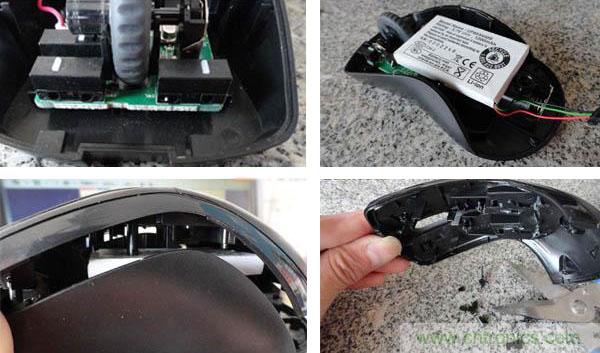

圖2：暴力拆解
開USB座口，引腳定義，只要兩邊的兩個腳，也就是+5V和地。
圖3：開USB座口
這里我們可以把USB座和電池的地線一起焊到原電池負極上。把原電池正極連接片挫花、上錫，再串接三個IN4007，壓降0.7*3=2.1V，計劃是：電池3.7V-3個二極管的壓降2.1V=1.6V，繼續連接，原電池正負極接入57歐負載電阻和16V/10uF濾波電容。

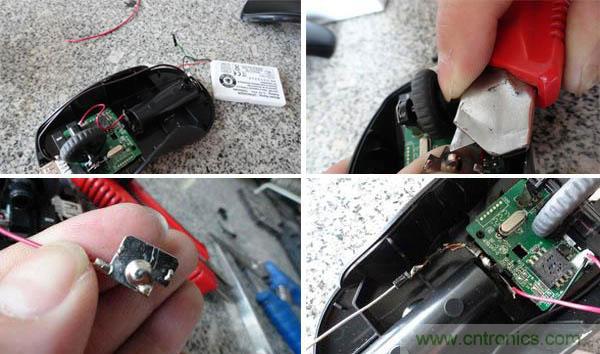

圖4：原電池正極連接片挫花&上錫
新加的鋰電正極通過15歐限流電阻和三個IN4007降壓，接到原電池正極，給鼠標供電。
圖5：新加的鋰電正極
[page]

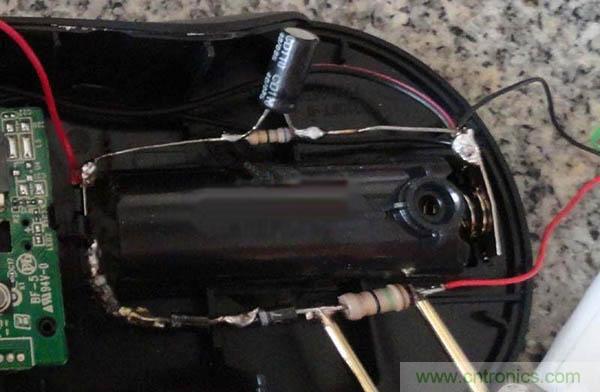

在測試的最后我們得到了一個比較合適的1.53V電壓，打開鼠標電源開關后正常工作。1.53V電壓沒變。限流電阻兩端電壓0.34V /15歐=26.66MA。
圖6：測試圖

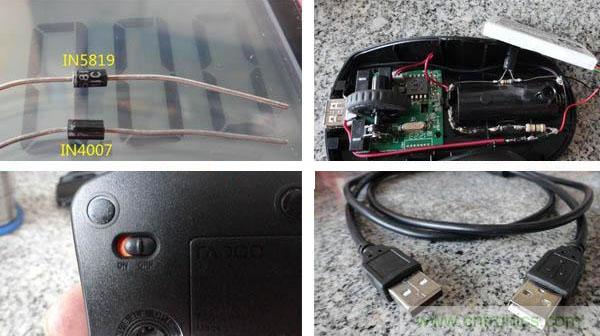

大家可看圖，隨后我們再找來一個0.7V壓降的IN4007和一個0.26V壓降的肖特基IN5819。SB+5V，串接一個5819一個4007再接到鋰電池充電。計劃是USB5V-0.26V-0.7V=4.04V，這樣應該比直接一個4007后的4.3V充電電壓安全點。(雖然電池本身已有保護板)關掉電源開關。拿出一條公到公的USB連接線。
圖7：接到鋰電池充電
在萬用表測試后，我們能夠看到接入后USB電壓為4.87V，鋰電池兩端為4.01V。負載端為1.52V，再次打開鼠標電源開關。出現1.54V，竟然還高了，這個應該關系到阻抗和容抗問題，水平不夠，不好解釋，反正就當它正常了。
圖8：測試圖
最后的步驟是打上熱熔膠，粘好電池，并且最后還是加了個簡單的充電指示發光二極管。用一個270歐的限流電阻接在兩個充電降壓二極管中間，這樣就只能是接入USB供電時才發光指示了。粗糙的開孔工具開孔中。再修正一下就應該可以了。
圖9：焊接及上膠過程
大家可以看到完成后側面看不出來改動過，完美通過。前面多了個USB母座。后面多了個指示燈。拿上手，凸出一點點的指示燈剛好在中間不頂手的說。話說這個外表簡單的二極管其實一點也不簡單，它內部集成了高亮度紅、綠、藍3個發光二極管和控制電路，利用紅、綠、藍三基色變成各種各樣的顏色、變色閃光頻率先慢閃，再快閃，不斷循環的。

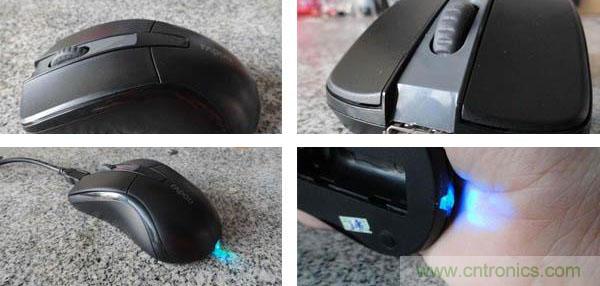

圖10：成品展示
