在今天的文章中，我們將會為大家分享三種常見的變壓器噪聲抑制方案，以便于工程師們進行參考。



在應用過程中，其實電源變壓器本身并不是產生噪聲的根源，而是電網中的高頻尖峰脈沖噪聲電網中最常見的高頻尖峰脈沖噪聲，就是通過電源變壓器傳給下一級電子線路的。其主要途徑并不是初、次級問的交流電磁耦合，而是通過變壓器初、次級問的分布電容。這種高頻尖峰脈沖噪聲的運行過程如下圖圖1所示。一般變壓器在高頻情況下兩者之間的分布電容約有數百皮法，對高頻噪聲呈現很低的阻抗，以致電網的噪聲干擾比較容易地通過變壓器對電子線路形成干擾。

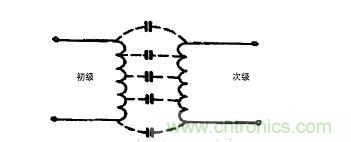

圖1電源變壓器高頻尖峰脈沖噪聲運行過程



就國內的設計應用情況來看，目前常見的變壓器噪聲抑制的措施有三個方面，分別是在初級次級間加靜電屏蔽、設置隔離變壓器和采用初次級分段繞制。下面我們將會就這三個方面一一展開敘述。





在電源變壓器的初次級間加靜電屏蔽，能夠非常有效的實現對高頻尖峰脈沖噪聲進行抑制。這種方法的實現方式也非常簡單，在繞制完變壓器的初次級繞組后，工程師可以在初級繞組上再加用一層薄銅皮，注意這一層薄銅皮的始端與末端要有重疊部分，并保證重疊部分要相互絕緣。另外還有一個問題需要工程師注意，變壓器屏蔽層的引線阻抗z的大小對屏蔽效果也有很大的影響，所以引出線要盡可能地短而粗。為了減小引出線與屏蔽層問的接觸電阻，保證電子設備長期穩定地可靠地工作，在這里我們最好直接利用屏蔽層的銅皮作引線。為了減小加屏蔽層后殘存的分布電容值，可采取在繞制時將繞組的寬度繞窄一些，而將屏蔽層加寬的辦法以減少電力線的泄漏。





除了在初次級間加靜電屏蔽的方法之外，設置隔離變壓器的辦法也一樣可以進行電源變壓器的噪聲抑制。為防止電網中的噪聲進入電源部分，在實際應用中工程師們可以采用初次級匝數比為1:1的隔離變壓器。初次級繞組分開繞制，各自獨立加屏蔽，以減少初次級問的分布電容。需要注意的問題是，在對屏蔽層和鐵心采用不同的接法時，其分布電容和直流電阻也不同。

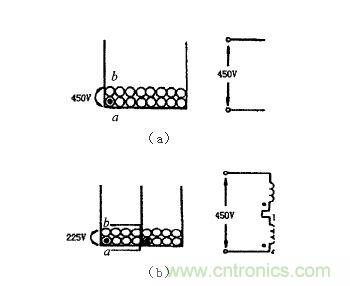

（a）一般電源變壓器初次級分段繞制后的效果（b）電源變壓器初次級線圈分兩部分繞制后的效果



采用初次級分段繞制，也可以實現電源變壓器噪聲抑制。就目前國內的產品應用情況來看，使用初次級分段繞制技術，對抗共模噪聲有非常明顯的抑制效果。上圖中，2（a）所示為一般變壓器，若采用如圖所示的分段繞制技術分作兩部分來繞，此時的共模干擾將大大降低。除此之外，該繞法還有另外的優點。假設圖2（a）和圖2（b）變壓器的初次級繞組只有兩層，則圖2（a）的繞組的a、b間有450V電位差，而如圖2（b）將初次級線圈分兩部分繞制，a、b之間的電位差就只有225V了。很顯然，前者產生的分部電容將有很大的泄漏電流，而后者只有一半的電位差，其泄漏電流就會大大減少。
