【導讀】亥姆霍茲線圈(Helmholtz coil)是由一對完全相同的圓形導體線圈組成,產生大體積的均勻磁場,可組合一維、二維與三維標準直流或交流磁場,模擬生物磁場、地磁環境與電磁干擾試驗等,廣泛應用于醫療、電子、材料等領域,如醫療應用中膠囊內鏡機器人。
ZLG PAS系列可編程交流電源是亥姆霍茲線圈全新供電解決方案,延續傳統【信號發生器+放大器】組合電源的優勢,而且具備更便捷操作體驗、更小占地空間、更低成本等優點。
亥姆霍茲線圈(Helmholtz coil)是由一對完全相同的圓形導體線圈組成,產生大體積的均勻磁場,可組合一維、二維與三維標準直流或交流磁場,模擬生物磁場、地磁環境與電磁干擾試驗等,廣泛應用于醫療、電子、材料等領域,如醫療應用中膠囊內鏡機器人。
亥姆霍茲線圈由一對彼此平行且同軸的圓形連通線圈組成,兩線圈間距與圓線圈半徑相同,使兩線圈內通過方向一致且大小相同的電流,其公共軸中點附近將產生較廣的均勻磁場。在一維磁場的基礎上,我們還可以進行二維、三維組合磁場的疊加,可提供交流磁場或直流磁場,并且電流和磁場具有非常穩定的線性關系。

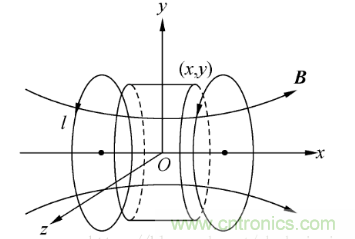

亥姆霍茲線圈一維電磁場
亥姆霍茲線圈產生穩定的磁場,就必須提供穩定的交流(直流)源輸入。亥姆霍茲線圈產生交流低頻磁場,其主流交流供電規格--電壓:0～200Vac/頻率:0．1～5000Hz。通常采用【信號發生器+放大器】組合作為亥姆霍茲線圈供電電源。信號發生器主要調節電壓頻率與相位角等參數,放大器主要對信號發生器信號功率放大輸出,驅動亥姆霍茲線圈運行。【信號發生器+放大器】組合亥姆霍茲線圈供電電源也存在明顯不足——體積大、接線復雜、成本高等,尤其是三維亥姆霍茲交流磁場的供電電源。
新一代高性能PAS系列可編程交流電源,延續【信號發生器+放大器】組合的電源優點,并且具備三相獨立輸出、多種輸出模式、寬范圍電壓與頻率輸出(交流電壓:0～400Vac、輸出頻率:0．1～5000Hz)、高精度電壓與頻率控制(控制精度高達0．01Hz)、良好用戶操作體驗等優勢,是亥姆霍茲線圈優質供電電源。同等輸出配置條件下,PSA系列可編程交流電源的供電方案現場配線更簡單、占地空間更小、操作控制更便利、成本更低,是亥姆霍茲線圈全新供電解決方案。
亥姆霍茲線圈供電方案對比表

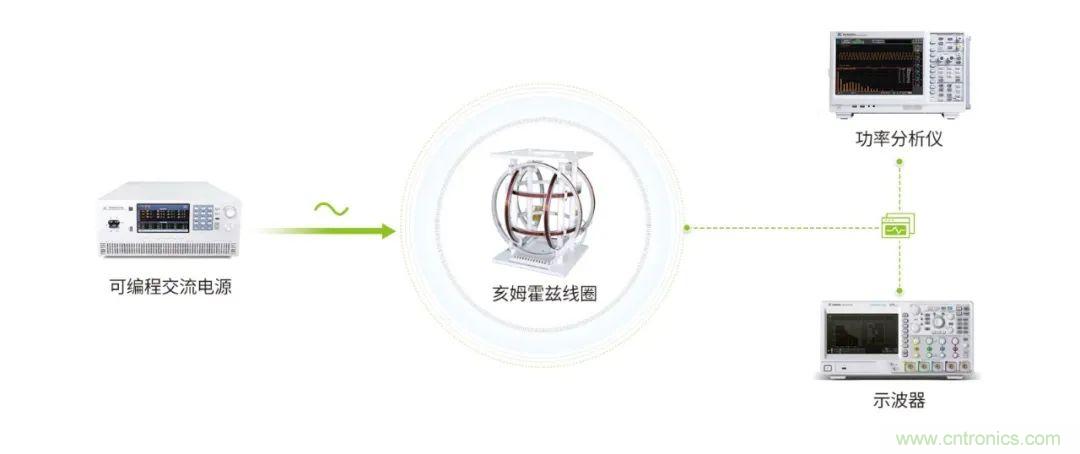

亥姆霍茲線圈全新供電解決方案
亥姆霍茲線圈全新供電解決方案的設備與項目
