【導讀】相控陣采用的是電子方法實現波束無慣性掃描，因此也叫電子掃描陣列(ESA)，它的波束方向可控、掃描也靈活，并且增益也可以很高。
相控陣采用的是電子方法實現波束無慣性掃描，因此也叫電子掃描陣列(ESA)，它的波束方向可控、掃描也靈活，并且增益也可以很高。
對于相控陣天線輻射的電磁場及其能量分布通常用歸一化的天線方向圖來描述，它反映了波束形狀、天線增益、副瓣等特性。

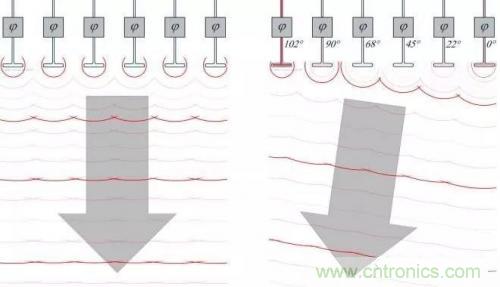

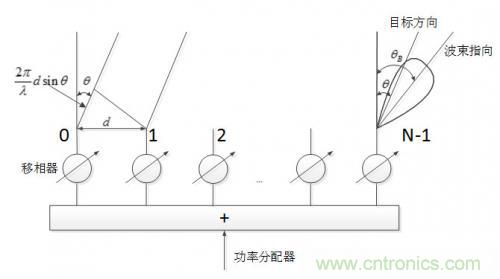

波束的指向始終與等相位面垂直，而等相位面由陣元間的饋相關系確定，因此在各個陣元都是等幅饋電情況下，線性陣的波束方向圖函數為 sinc 函數。可以通過陣因子來計算相控陣波束寬度，詳細的公式推導在有關相控陣的書籍中都有，這里給出結果：
通常，均勻口徑照射情況下 3dB 波束寬度的 k=0.886，若是 4dB 波束寬度的 k=1；
天線口徑越大，波束越窄
從上面的公式可以看出當天線口徑(Nd)越大，也就是陣元數越多，陣元間距越大，波束越窄；直觀的理解就是線陣越長，波束寬度就越窄，天線增益越大！
描角度越小，波束越窄

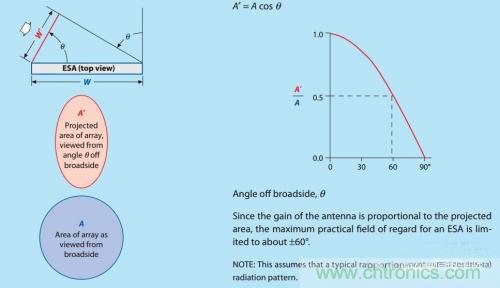

隨著掃描角度的增大，波束寬度會變寬，掃描角正負 60 度時，其余弦值為 1/2，相比于 0 度時增大了一倍；隨著掃描角度的增加，不僅僅是波束寬度會惡化，天線增益也會惡化。通常一般不大于正負 60 度，這也是某些戰艦或預警機上用三塊天線來覆蓋 360 度空域的原因。
波長越短，波束越窄
從公式還可以看出在天線口徑不變的情況下，波長越長，波束寬度越大；例如：對于機載火控雷達，可用空間就那么大，因此更適合使用波長短的更高頻段，以便獲得更窄的波束。
動圖仿真：

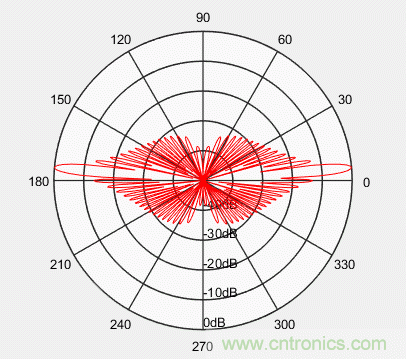

為了簡化對波束掃描的動圖仿真，幅度進行了歸一化，指向 0°時是 0dB。仿真時設置：N=32，d=λ/2，波束指向θB 從 0~60°，再?gòu)?60~0°，得到下面的動圖：
從該動圖可以看出：
1. 隨著波束指向的增大，波束寬度變胖，當達到 60°時，變胖了一倍。
2. 隨著波束指向的增大，增益也有降低。
3. 沒有進行降低旁瓣的加權，旁瓣較高。
波束寬度與掃描角θB 的關系：
當掃描的最大角度為θmax 時，為了不出現刪瓣，陣元間距 d 和波長λ需要滿足關系：

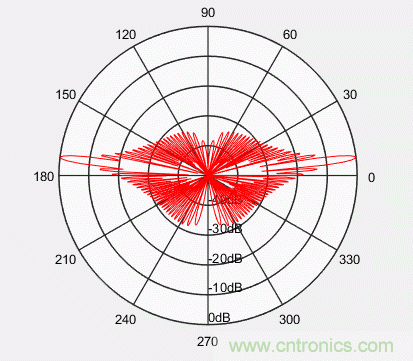

也就是說當陣元間距小于半波長時，即使掃描到 90°都不會出現刪瓣。如果你想看看出現刪瓣的情況，這里也有(設置 d=0.7λ)。

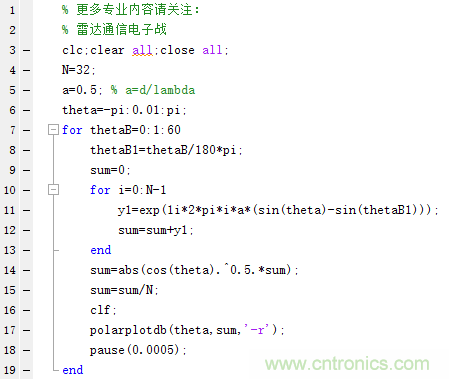

仿真程序如下：
免責聲明：本文為轉載文章，轉載此文目的在于傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題，請聯系小編進行處理。
