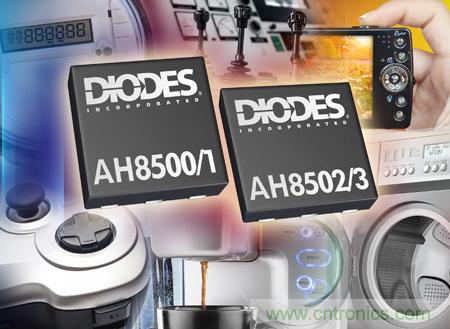

【導讀】近日，Diodes公司為降低家用電器、便攜式電子產品及工業相關設備的非接觸式開關的功耗，宣布推出微功率八位元分辨率霍爾效應傳感器系列，包括AH8500、AH8501、AH8502以及AH8503 。
該傳感器的供電電壓范圍為1.6V到3.6V，磁場范圍則是±400G，其工作模式及采樣率能降低電流消耗至微功率級別。AH8500和較精準的AH8501具有使能引腳，在休眠模式，亦即該器件的缺省模式下僅消耗9μA的電流。兩款器件在20Hz的頻率下一般只消耗12μA的電流；當采樣率達到最高7.14kHz時，電流消耗則為1.16mA。
新產品系列還包含AH8502和AH8503，兩款器件配備控制引腳，并在缺省模式下達到24Hz的采樣率，僅消耗13μA的電流；如控制引腳把采樣率增高到7.14kHz，電流消耗則為1.16mA。
精準度較高的增益調整器件AH8501和AH8503可盡量減少采樣到采樣的變率，并降低對傳感器定標的要求。兩款產品在室溫下的敏感度精準度為3%，零偏置均低於供電電壓的1%。
新線性霍爾效應傳感器系列具有內部模擬數字轉換器和數字模擬轉換器，以及超過99.7%的典型線性范圍，確保能夠通過外部磁場實現高線性。低輸入?yún)⒖荚肼暽凫?.36G，有效把輸出波動降到最低。
這些傳感器一般在1.6V到3.6V的全工作范圍內提供從2.25mV/G到4.12mV/G的高敏感度，使設計人員可擴展磁場檢測范圍，又或利用磁場強度較弱且成本較低的磁石。斬波穩定架構和更低的溫度系數則有助於盡量減少輸出偏置、偏移及內部應力效應，從而在-40ºC到+85ºC的全工作溫度范圍內提升穩定性與穩健性。器件還具備6kV的高靜電放電能力。
新產品系列采用了超薄小巧的U-DFN2020-6封裝，適合多種接近、位置，以及行程與電平檢測應用。標準精度的AH8500和AH8502以及高精度的AH8501和AH8503都以一萬個為出貨批量。
