單軸加速度傳感器檢測傾斜角時，檢測軸垂直于重力平面還是平行于重力平面?



單軸加速度傳感器可以用在比較簡單應用，比如簡單的有限角度傾斜角檢測。以檢測汽車的傾斜角來舉例，為了防止汽車側滑和翻車，一般汽車會采用一個加速度傳感器來檢測汽車的傾斜角。此時檢測軸應該垂直于重力平面。因為檢測軸與重力平面垂直時，加速度傳感器對于小角度變化的敏感度比較高，而汽車傾斜的角度一般不會太大。下面我們對比這兩種安裝方式的區別。



如下圖，坡度角θ。下圖左邊，檢測軸X軸垂直于重力平面（坡度為0時），此時加速度傳感器的輸出Ax=sin(θ)*1g。下圖右邊，檢測軸Z軸平行于重力平面（坡度為0時），此時加速度傳感器的輸出Az=cos(θ)*1g。

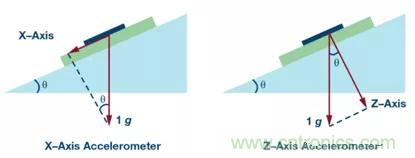

圖1：X軸和Z軸加速度傳感器安裝示意圖



我們把這兩種方式集中到一個圖。來對比兩種方式下，加速度傳感器的輸出變化。下圖中，紅色線段的長度，對應檢測軸垂直于重力平面時，加速度傳感器的輸出。綠色線段的長度，對應檢測軸平行于重力平面時，加速度傳感器的輸出。

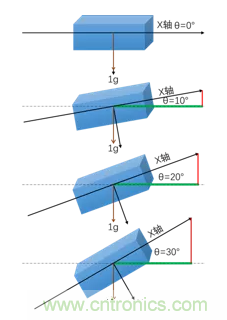

圖2：重力加速度在檢測軸上的分量



可以看出，當θ從0°到30°變化時，紅色線段變化明顯，而綠色線段則變化不明顯。可以看出在傾斜角小角度變化時，檢測軸垂直于重力平面的安裝方式，得到的靈敏度更高。現實世界中，道路上的絕大多數斜坡坡度不會超過30°。因此在檢測汽車傾斜角的方案中，如果使用單軸加速度傳感器，設置檢測軸方向垂直于重力平面方向比較合適。當然，如果傾斜角度在60°到90°范圍內，由于加速度傳感器與傾斜角度成sin（θ）函數的關系，加速度傳感器對角度變化的敏感度降低。



如何根據應用要求，來計算單軸加速度傳感器最小靈敏度?



假設實際應用要求傾斜角檢測范圍在-63°到+63°之間，并且檢測結果可以精確到1°。首先，引入增量靈敏度慨念，增量靈敏等于每個傾斜角步進對應的輸出增量，單位以mg顯示。S[g] = 1g*(sin(θ+P)-sin(θ))，（θ為當前角度，P為步長），增量靈敏度反應了輸出變化大小。設傾斜角度θ為X, 對應的增量靈敏度S[g]為Y作圖，我們得到:



圖3：步進為1°時，增量靈敏度曲線



為了滿足應用在整個傾斜角檢測范圍內分辨率的要求，可以利用上圖的曲線來確定系統的最小靈敏度。假設應用要求最小分辨率為1°，傾斜角檢測范圍在-63°到+63°之間。根據上圖, 增量靈敏度在傾斜角0°到90°變化時, 逐漸變小，當?shù)竭_(dá)63°時，靈敏度降至4.074mg/1°。



對于數字輸出加速度傳感器，靈敏度一般使用LSB/g來表示。LSB為最低有效位，g為重力加速度。每個LSB要區分4.074mg輸出, 那么對應靈敏度最少是246LSB/g (1g/4.074mg)。在選擇加速度傳感器時，應保證加速度傳感器的靈敏度大于計算所得的最小靈敏度。



來源：得捷電子DigiKey
