首先，高頻低頻是相對的。如果頻率太高，那么，電容的容量變得再大也沒有意義，因為，大家知道，線圈是電感，是阻高頻的，頻率越高，阻礙作用越大。盡管電感量很小，但是，大容量電容一般都有較長的引腳和較大的極板圈在一起，這時，電容兩腳的等效電感量已經對高頻起了很大的阻礙作用了。





因此，高頻不容易通過高頻性能差的大容量電解電容，而片狀的陶瓷電容則在價格性能上占盡優勢。

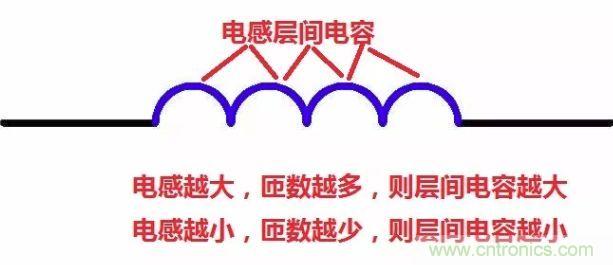

同理，是不是電感越大對高頻了阻礙作用越大呢？不是。為了得到較大的電感量，必須有盡可能多、盡可能大的線圈，而這些導體就向電容的無數個極板，如果碰巧這些極板間距又較近的話（這是追求多圈數無法避免的），分布電容會給高頻信號提供通路。





所以，不同頻段的信號要選用合適容量的電容和電感。



下面咱們一起把最常用的三個無源器件，電阻、電容、電感的高頻等效電路分析一下：



1.高頻電阻



低頻電子學中最普通的電路元件就是電阻，它的作用是通過將一些電能裝化成熱能來達到電壓降低的目的。電阻的高頻等效電路如圖所示，其中兩個電感L模擬電阻兩端的引線的寄生電感，同時還必須根據實際引線的結構考慮電容效應；用電容C模擬電荷分離效應。



電阻等效電路表示法



根據電阻的等效電路圖，可以方便的計算出整個電阻的阻抗：

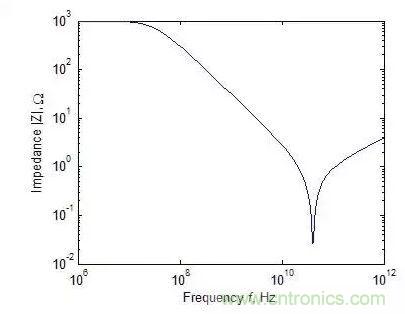

下圖描繪了電阻的阻抗絕對值與頻率的關系，正像看到的那樣，低頻時電阻的阻抗是R，然而當頻率升高并超過一定值時，寄生電容的影響成為主要的，它引起電阻阻抗的下降。當頻率繼續升高時，由于引線電感的影響，總的阻抗上升，引線電感在很高的頻率下代表一個開路線或無限大阻抗。



一個典型的1K?電阻阻抗絕對值與頻率的關系



2.高頻電容

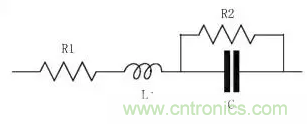

片狀電容在射頻電路中的應用十分廣泛，它可以用于濾波器調頻、匹配網絡、晶體管的偏置等很多電路中，因此很有必要了解它們的高頻特性。電容的高頻等效電路如圖所示，其中L為引線的寄生電感；描述引線導體損耗用一個串聯的等效電阻R1；描述介質損耗用一個并聯的電阻R2。



電容等效電路表示法

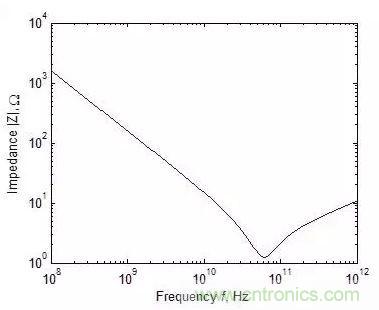

同樣可以得到一個典型的電容器的阻抗絕對值與頻率的關系。如下圖所示，由于存在介質損耗和有限長的引線，電容顯示出與電阻同樣的諧振特性。



一個典型的1pF電容阻抗絕對值與頻率的關系



3.高頻電感



電感的應用相對于電阻和電容來說較少，它主要用于晶體管的偏置網絡或濾波器中。電感通常由導線在圓導體柱上繞制而成，因此電感除了考慮本身的感性特征，還需 要考慮導線的電阻以及相鄰線圈之間的分布電容。電感的等效電路模型如下圖所示，寄生旁路電容C和串聯電阻R分別由分布電容和電阻帶來的綜合效應。



高頻電感的等效電路

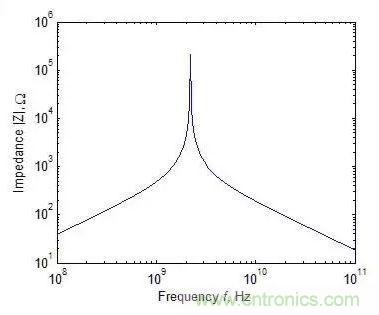

與電阻和電容相同，電感的高頻特性同樣與理想電感的預期特性不同，如下圖所示：首先，當頻率接近諧振點時，高頻電感的阻抗迅速提高；第二，當頻率繼續提高時，寄生電容C的影響成為主要的，線圈阻抗逐漸降低。



電感阻抗絕對值與頻率的關系



總之，在高頻電路中，導線連同基本的電阻、電容和電感這些基本的無源器件的性能明顯與理想元件特征不同。讀者可以發現低頻時恒定的電阻值，到高頻時顯示 出具有諧振點的二階系統相應；在高頻時，電容中的電介質產生了損耗，造成電容起呈現的阻抗特征只有低頻時才與頻率成反比；在低頻時電感的阻抗響應隨頻率的增加而線形增加，達到諧振點前開始偏離理想特征，最終變?yōu)殡娙菪浴＿@些無源元件在高頻的特性都可以通過前面提到的品質因數描述，對于電容和電感來說，為了調諧的目的，通常希望的到盡可能高的品質因數。
