【導讀】人體和設備所攜帶的靜電向整機及電子元件放電時，由于增加了沖擊性的電磁能量，則產品必須具備一定量ESD耐力。

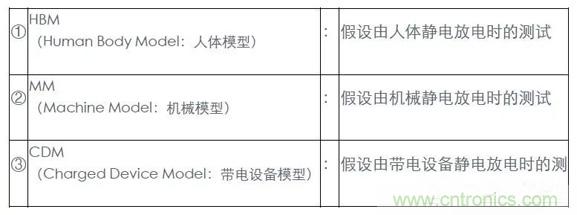

ESD耐性測試方法根據產生靜電的模型，分為以下三種：①HBM、②MM、③CDM。
其中，我們?yōu)槟f(shuō)明一般較多用作電容器ESD耐性測試方法的①HBM。
HBM的ESD測試規格有AEC-Q200-002和IEC61000-4-2等，HBM模型常熟如下表所示因規格有所不同。
AEC-Q200-002HBM的ESD測試電路及放電電流波形如圖1、圖2所示。
圖1.HBM的ESD測試電路

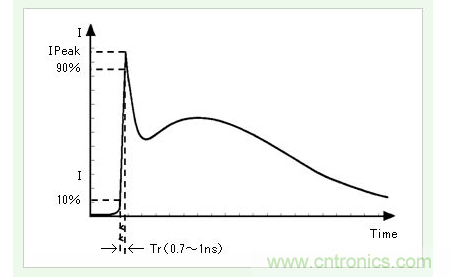

圖2.放電電流波形
根據AEC-Q200-002，HBM的ESD測試流程如圖3所示，級分類如表1所示。根據圖3的流程進行測試，耐電壓的分級如表1所示進行分類。

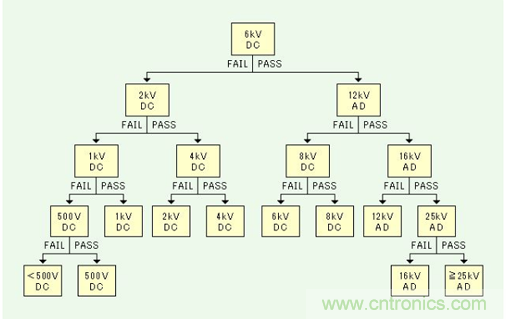

圖3.HBM的ESD測試流程

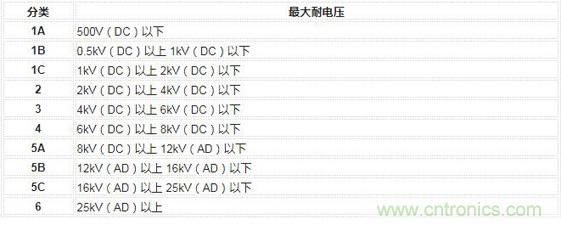

表1.HBM的ESD測試流程
DC：直流接觸放電 AD：空氣放電
電容器靜電容量與ESD耐性的關系
測試對象電容器的靜電容量對電容器兩端產生的電壓有影響。

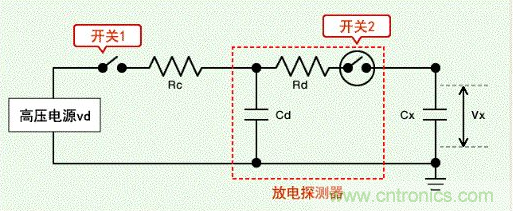

圖4.HBM的ESD測試電路
測試對象電容器的靜電容量（Cx）和兩端產生的電壓（Vx）有如下關系。
電源電壓（Vd）及充電用電容器的靜電容量（Cd）恒定時，測試對象電容器的靜電容量（Cx）越大，測試對象電容器兩端產生的電壓（Vx）越小。
因此一般的測試對象電容器靜電容量越大，ESD耐性有變大的趨勢。
實際上，如電介質的種類及厚度之類的設計上的差異，耐電壓的性能范圍也有不同，并非所有的都如上述的趨勢一樣。
（參考數據）多層陶瓷電容器（GCM系列）的ESD耐性
展示了多層陶瓷電容器（GCM系列）的ESD耐性參考數據。

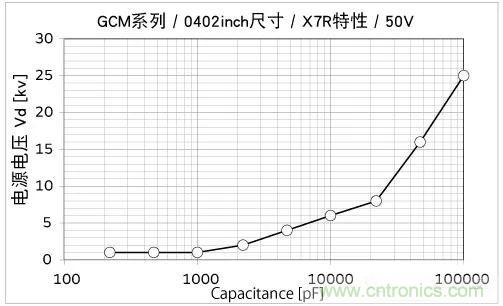

圖5. 高介電常數型電容器的ESD測試結果（Vd=25kV為測量范圍）
