【導讀】巨磁阻效應是一種量子力學和凝聚體物理學現象，磁阻效應的一種，可以在磁性材料和非磁性材料相間的薄膜層（幾個納米厚）結構中觀察到。

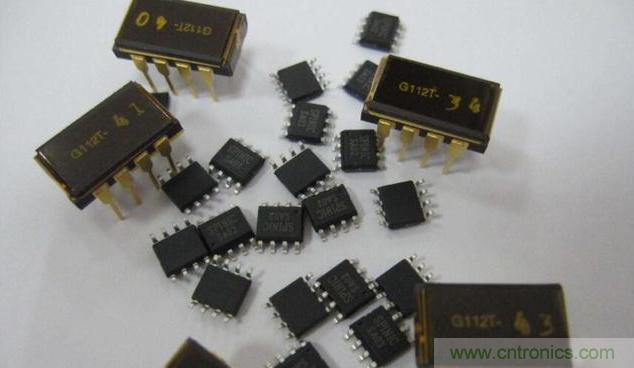

什么是巨磁電阻
巨磁阻效應（Giant Magnetoresistance，縮寫：GMR）是一種量子力學和凝聚體物理學現象，磁阻效應的一種，可以在磁性材料和非磁性材料相間的薄膜層（幾個納米厚）結構中觀察到。
巨磁電阻現象
物質在一定磁場下電阻改變的現象，稱為“磁阻效應”，磁性金屬和合金材料一般都有這種磁電阻現象，通常情況下，物質的電阻率在磁場中僅產生輕微的減小；在某種條件下，電阻率減小的幅度相當大，比通常磁性金屬與合金材料的磁電阻值約高10余倍，稱為“巨磁阻效應”（GMR）；而在很強的磁場中某些絕緣體會突然變為導體，稱為“超巨磁阻效應”（CMR）。
如右圖所示，左面和右面的材料結構相同，兩側是磁性材料薄膜層（藍色），中間是非磁性材料薄膜層（橘色）。
左面的結構中，兩層磁性材料的磁化方向相同。
當一束自旋方向與磁性材料磁化方向都相同的電子通過時，電子較容易通過兩層磁性材料，都呈現小電阻。
當一束自旋方向與磁性材料磁化方向都相反的電子通過時，電子較難通過兩層磁性材料，都呈現大電阻。這是因為電子的自旋方向與材料的磁化方向相反，產生散射，通過的電子數減少，從而使得電流減小。
右面的結構中，兩層磁性材料的磁化方向相反。
當一束自旋方向與第一層磁性材料磁化方向相同的電子通過時，電子較容易通過，呈現小電阻；但較難通過第二層磁化方向與電子自旋方向相反的磁性材料，呈現大電阻。
當一束自旋方向與第一層磁性材料磁化方向相反的電子通過時，電子較難通過，呈現大電阻；但較容易通過第二層磁化方向與電子自旋方向相同的磁性材料，呈現小電阻。
巨磁電阻結構組成特點
1、巨磁電阻效應來自于載流電子的不同自旋狀態與磁場的作用不同，因而導致電阻值的變化。

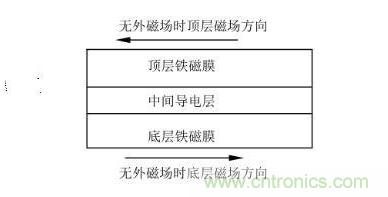

2、如圖所示，多層GMR 結構中，無外磁場時，上下兩層鐵磁膜的磁矩是反平行耦合的。在足夠強的外磁場作用下，鐵磁膜的磁矩方向都與外磁場方向一致，外磁場使兩層鐵磁膜從反平行耦合變成了平行耦合。
巨磁電阻的應用
巨磁阻效應在高密度讀出磁頭、磁存儲元件上有著廣泛的應用。隨著技術的發展，當存儲數據的磁區越來越小，存儲數據密度越來越大，這對讀寫磁頭提出更高的要求。巨磁阻物質中電流的增大與減小，可以定義為邏輯信號的0與1，進而實現對磁性存儲裝置的讀取。巨磁阻物質可以將用磁性方法存儲的數據，以不同大小的電流輸出，并且即使磁場很小，也能輸出足夠的電流變化，以便識別數據，從而大幅度提高了數據存儲的密度。
巨磁阻效應被成功地運用在硬盤生產上。1994年，IBM公司研制成功了巨磁電阻效應的讀出磁頭，將磁盤記錄密度提高了17倍，從而使得磁盤在與光盤的競爭中重新回到領先地位。目前，巨磁阻技術已經成為幾乎所有計算機、數碼相機和MP3播放器等的標準技術。
利用巨磁電阻物質在不同的磁化狀態下具有不同電阻值的特點，還可以制成磁性隨機存儲器（MRAM），其優點是在不通電的情況下可以繼續保留存儲的數據。
除此之外，巨磁阻效應還應用于微弱磁場探測器。
