      你的位置:首頁 > 互連技術 > 正文

      如何利用電壓基準補償熱電偶冷端?

      發布時間:2023-02-06 來源:ADI公司 責任編輯:lina

      【導讀】本文討論了如何利用一個帶結溫引腳的精密電壓基準(MAX873)偏置各種熱電偶的參考點。帶有TEMP輸出的電壓基準芯片(如下圖所示)可用于補償普通熱電偶的參考點(冷端)。


      本文討論了如何利用一個帶結溫引腳的精密電壓基準(MAX873)偏置各種熱電偶的參考點。帶有TEMP輸出的電壓基準芯片(如下圖所示)可用于補償普通熱電偶的參考點(冷端)。


      如何利用電壓基準補償熱電偶冷端?

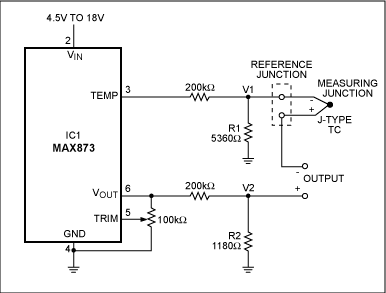

      該電路利用電壓基準IC輸出的TEMP和VOUT電壓補償熱電偶的冷端

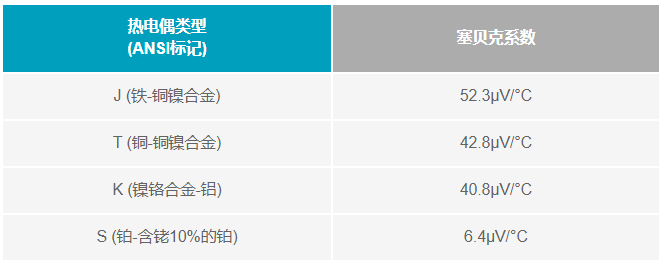

      熱電偶由兩種不同的金屬連接而成,由于塞貝克效應,會產生一個預知的隨溫度變化的輸出電壓:


      如何利用電壓基準補償熱電偶冷端?


      在實際測試中,電壓表連接構成了第二個熱電偶(冷端),電壓表測得的電壓反映了熱電偶溫度(測試點)與冷端溫度之差,因此,必須保證冷端溫度是已知的,例如:將冷端置入冰槽中,或施加一個補償電壓使環境溫度變化時冷端保持0°C。冰槽的穩定性能夠保證0°C時輸出0V,但在多數情況下,這種要求是不切實際的。


      IC1的輸出基準電壓(VOUT)為2.5V,TEMP端輸出電壓與溫度成正比,25°C時測得的TEMP輸出電壓為608mV,溫度系數(TCVTEMP)為2mV/°C。調節R1使V1等于熱電偶的塞貝克系數,調節R2使V2等于V1在0°C時的輸出電壓(對于J型熱電偶,R1 = 5360Ω,R2 = 1180Ω)。


      為保證測試精度,IC應與冷端有較好的導熱通路,所有電阻的溫度系數至少為±5ppm/°C;通過調整電位器使(V1 - V2)等于已知環境溫度下的熱電偶輸出電壓,可以對系統進行校準。
