怎么控制一個燈泡的亮度呢？如果是直流電的話，給三極管PWM波選擇控制它的亮度。
但如果是交流電呢？比如我們家里的220伏50赫茲的交流電，這時候用三極管顯然是不合適的，因?yàn)榻涣麟姷碾妷阂恢痹诎l(fā)生變化，三極管根本不能正常工作，還有就是交流電的電壓太高，一般三極管也承受不了這么大的電壓。
那有什么辦法可以控制這個燈的亮度嗎？當然有了，那就是晶閘管，它是很重要的，交流控制器件，比如調節交流電的燈光亮度，調節電水壺水溫，還有風扇無極調速，都可以用晶閘管實現。
接下來我們就來說一說晶閘管是怎么調節燈泡亮度的，在講之前，我們需要先了解怎么控制晶閘管的開啟和截止。

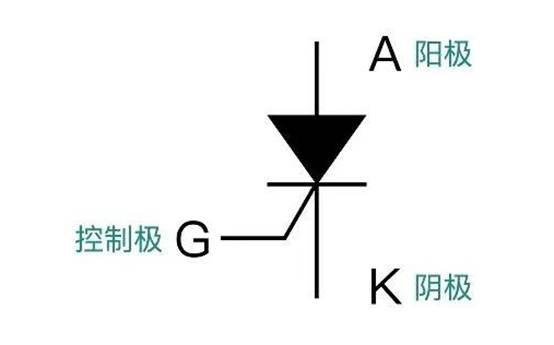

這是一個普通的晶閘管，當我們給G極一個適當?shù)碾妷?，它就?dǎo)通了，但是如果這時候把電壓去掉，它不能截止，要想使它截止只需要把電源電壓給去掉，利用晶閘管的這個特性，就可以把它用在交流電的燈光調節上。

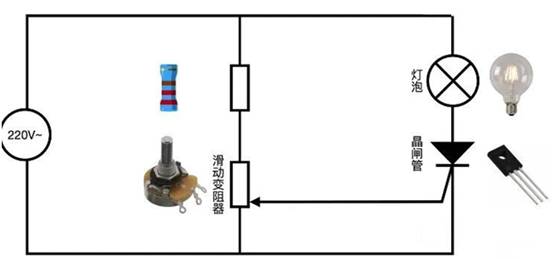

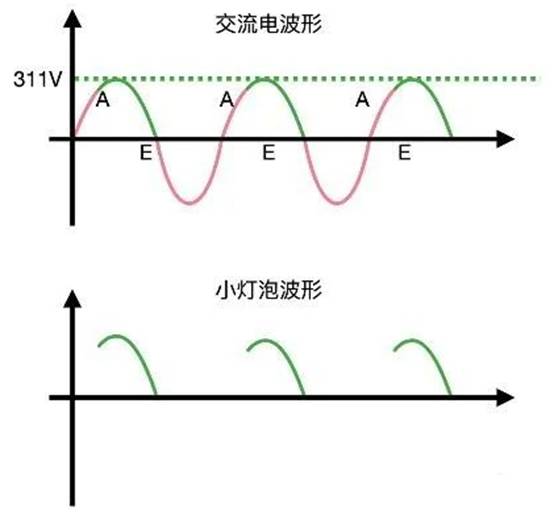

這就是晶閘管的交流調光電路，我們只需要轉動滑動變阻器就能調節燈泡的亮度，電源的波形，當交流電增加到A點時，經過變阻器R2和R1的分壓，R2此時輸出的電壓恰好使晶閘管導通，此時燈泡就被點亮了，再往后，燈泡會一直亮，直到E點，交流電的電壓降為零，晶閘管截止，燈泡又熄滅。
然后等到下一個A點來臨，燈泡又被點亮，在這個過程中，小燈泡身上的波形是這樣的，但由于交流電的頻率很快，我們幾乎看不到它的閃爍，如果我們想要燈泡亮度更高，可以把滑動變阻器R2往上調節，這樣R2輸出的電壓會更大一些。

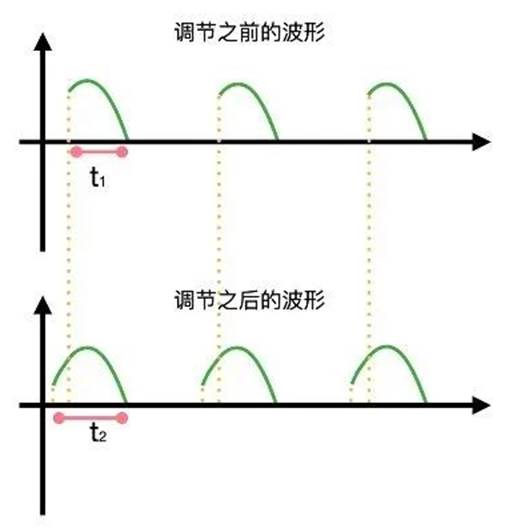

不等交流電到達A點，在B點晶閘管就導通了，然后和上述過程一樣，等交流電到達E點晶閘管又會截止，以此往復，此時落在小燈泡身上的波形是這樣的，可以看出它們的波形差不多，但是調節之后的導通時間明顯比之前更長。
