【導讀】頻譜是將電磁波分解為正弦波分量，并按波長順序排列的波譜，就是將具有復雜組成的東西分解（頻譜分析儀）為單純成分，并把這些成分按其特征量的大小依序排列（部分不計），橫軸作為頻率，縱軸作為功率或電壓。
頻譜的含義
頻譜是將電磁波分解為正弦波分量，并按波長順序排列的波譜，就是將具有復雜組成的東西分解（頻譜分析儀）為單純成分，并把這些成分按其特征量的大小依序排列（部分不計），橫軸作為頻率，縱軸作為功率或電壓。

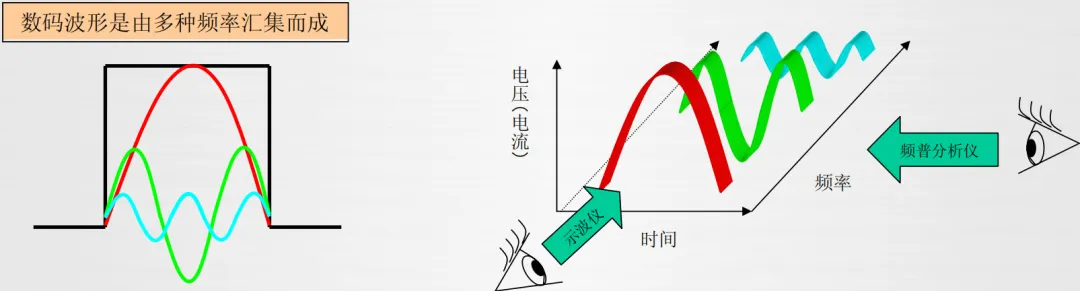

從圖1-1可以看到，數字波形是由多種頻率疊加而形成的，示波器和頻譜儀分別從兩個視角獲得一個數字波形的不同信息，示波器獲得bit信息，頻譜儀獲得頻譜信息或者能量信息。

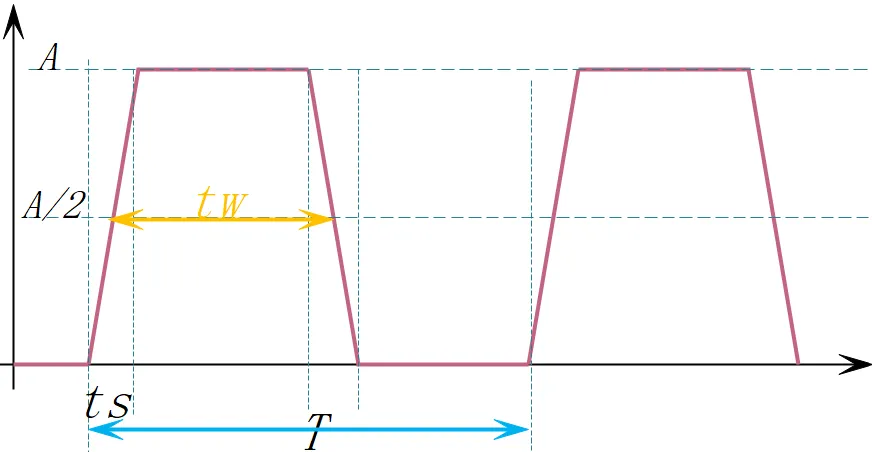

在圖1-2表示開關信號的脈沖波形中，包括tw（脈沖寬度）和ts（上升/下降時間）。

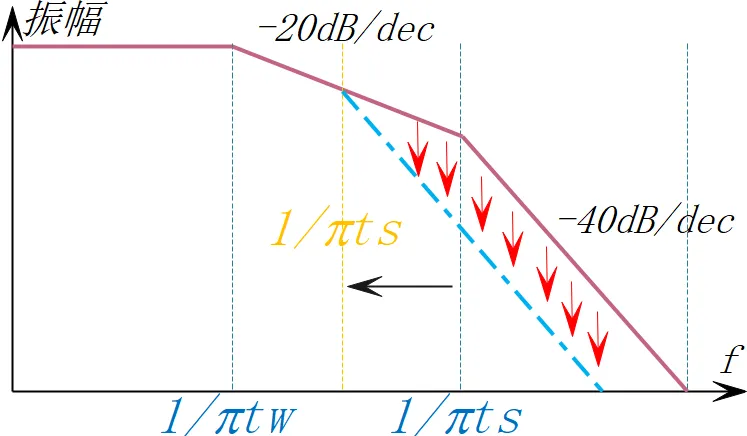

圖1-3是基于傅里葉變換的理論上的脈沖波形頻譜，這是一個連續化頻譜，振幅隨著頻率的升高而衰減，衰減斜率隨著tw和ts而變化。藍色線表示脈沖的ts變慢后的頻譜變化，斜率變?yōu)?40dB/dec 時的
頻率降低（向左偏移），最終結果是其后的振幅減少，即當ts延遲時頻譜的振幅衰減，頻譜下降。
影響頻譜的因素
最下面的圖是振幅為
的對數曲線圖，
是基于以1
電壓為基準的電壓比的dB 值（1＝0dB
）。

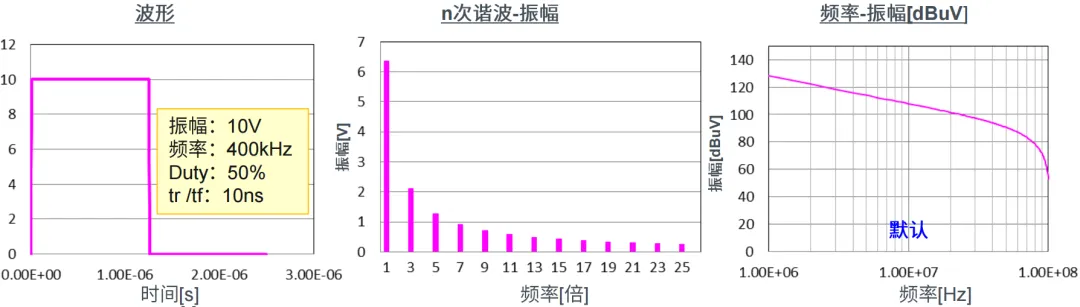

圖1-4：初始波形

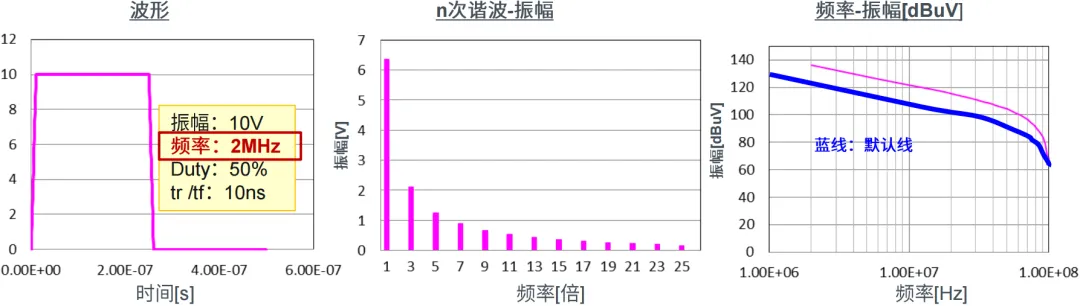

圖1-5是將頻率提高到2MHz時的頻譜，從頻率--振幅（
）關系圖可以明確看出，當基波頻率增高時，整個頻譜會向右（頻率高的一側）偏移。

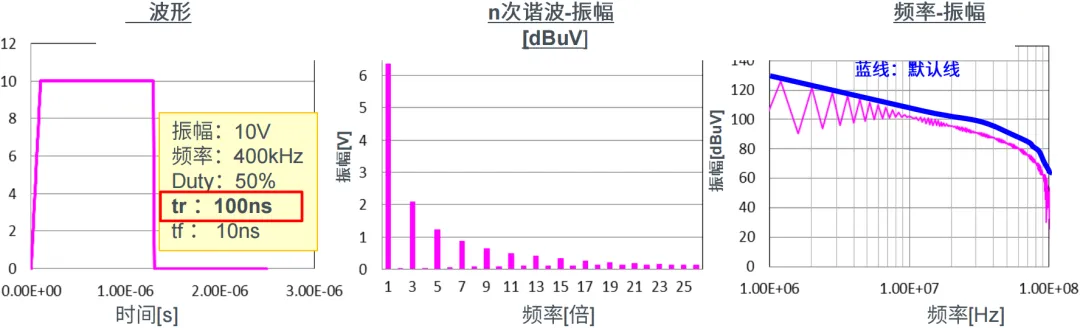

圖1-8：僅將tr（上升時間）減慢
小結：
高頻化--->頻譜整體增加
上升/下降速度減緩--->低頻段衰減-40dB/dec

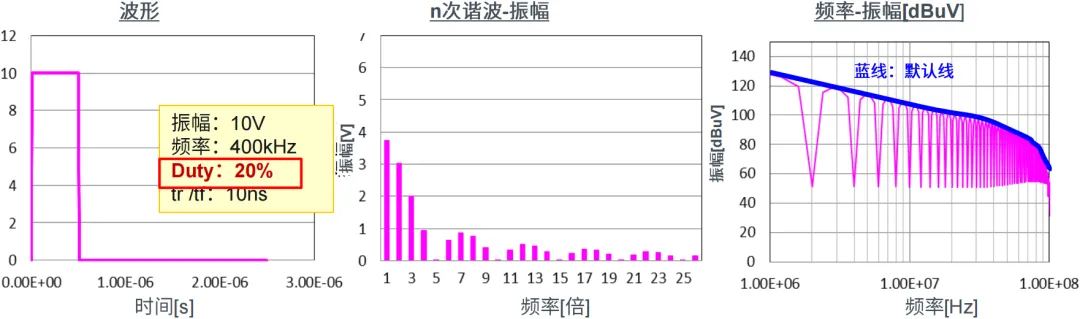

Duty變更--->發生偶數次高次諧波，但對頻譜的峰值無影響，基波下降
僅上升速度減緩--->上升成分在低頻段衰減
頻率越低--->上升/下降越慢，頻譜越低
EMC概念定義
EMC（Electromagnetic Compatibility），電磁兼容性，即不對其它設備產生電磁干擾，并且受到來自其它設備的電磁干擾時，系統運行不受影響，仍保持原有的性能。EMI（Electromagnetic Interference），電磁干擾，由于IC工作產生噪聲EMI，給周邊IC和系統帶來干擾或者干擾性的電磁波，所以需要設計不產生EMI的電路。 EMS（Electromagnetic Susceptibility），電磁干擾敏感度或電磁敏感性，即使受到EMI影響也不會造成干擾的能力與耐受性，需要設計能承受EMI的可靠性電路。測試領域里面EMI分為兩種，傳導噪聲（Conducted Emission）和輻射噪聲（Radiated Emission）。 傳導噪聲是指經由線體或PCB板布線傳導的噪聲，輻射噪聲是指排放（輻射）到環境中的噪聲。對于這些噪聲，EMS中分別都有耐受性要求，稱為傳導抵抗力（Conducted immunity）和輻射抵抗力（Radiated immunity）它們的關系如下：
圖1-9：EMC分支
輻射機理

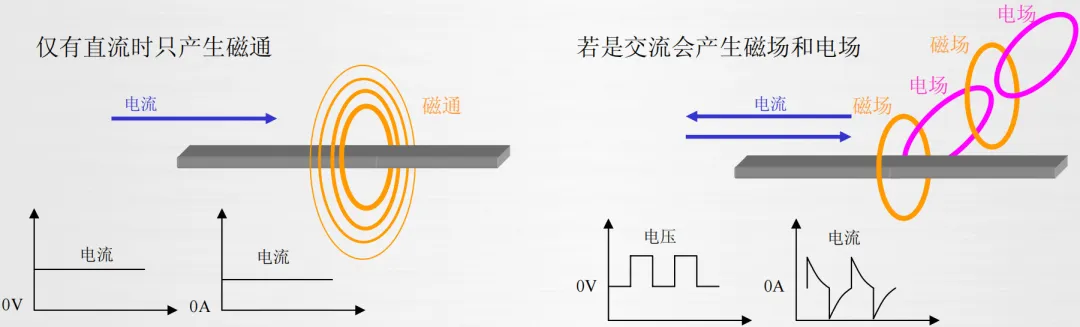

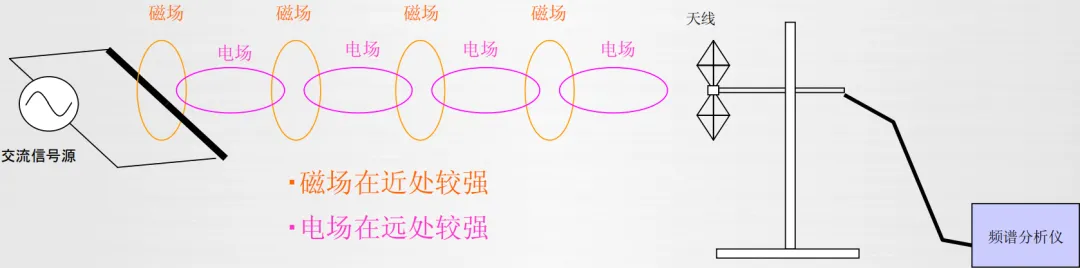

圖1-12：位移電流概念

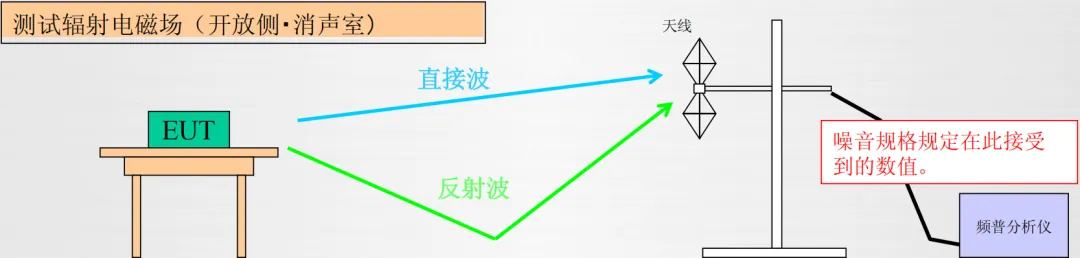

對于輻射值的標準，各個領域，各個國家依據的標準都不一樣，世界通用標準是CISPR，而日本：VCCI Class、美國：FCC、歐洲：EN，還有就是把CISPR作為基準來自定義設定規定值，各個標準依據電子產品的不同細分為各種子標準。 文章來源：EDN電子技術設計
