【導讀】在新能源汽車電泵、變頻家電、工業自動化等領域，無刷直流電機（BLDC） 憑借高效率、低噪聲、長壽命等優勢加速替代傳統有刷電機。而驅動技術的演進——從基礎方波控制到無感矢量控制（FOC）——正成為性能突破的關鍵。本文將深入剖析BLDC電機驅動的核心架構、國產高集成方案的技術突破，以及多場景下的設計選型策略，為工程師提供從理論到實踐的完整指南。
在新能源汽車電泵、變頻家電、工業自動化等領域，無刷直流電機（BLDC） 憑借高效率、低噪聲、長壽命等優勢加速替代傳統有刷電機。而驅動技術的演進——從基礎方波控制到無感矢量控制（FOC）——正成為性能突破的關鍵。本文將深入剖析BLDC電機驅動的核心架構、國產高集成方案的技術突破，以及多場景下的設計選型策略，為工程師提供從理論到實踐的完整指南。
一、技術演進：從方波到FOC，驅動算法的質變躍遷
BLDC驅動技術歷經三代革新，性能邊界持續拓展：
●方波驅動（六步換向）
通過霍爾傳感器檢測轉子位置，按固定時序?qū)ㄈ鄻虮邸?yōu)勢在于成本低、算法簡單（如EG2133芯片方案），但存在明顯短板：
●轉矩脈動大（>15%），導致電機振動與噪聲；
●換相效率損失，最高效率僅達80%~85%。
典型應用：低速風扇、低成本水泵。
●正弦波驅動（SPWM）
采用軟件生成三相正弦波信號驅動MOSFET，降低轉矩脈動（<8%）。但依賴高精度霍爾或編碼器，且低速啟動抖動問題突出。
●無感FOC（磁場定向控制）
通過實時解算電機轉子位置（無需霍爾傳感器），實現電流矢量精準控制：
●轉矩脈動降至3%以內，效率提升至92%+；
●支持靜音啟動與寬轉速范圍調速（50~50,000RPM）；
●國產芯片如峰岹科技FU6832集成硬件FOC加速器，降低MCU負載。
技術拐點：FOC算法+國產高集成驅動IC，使低成本高性能BLDC驅動成為可能。
二、國產方案崛起：高集成驅動芯片的技術突圍
國際大廠長期壟斷高端BLDC驅動市場，但國產芯片通過系統級集成與場景定制化實現破局：
核心架構創新
1. “預驅+MOS”一體化
如士蘭微電子SD15M60將6路預驅、3相橋MOSFET（60V/15A）、自舉二極管集成于SOP-28封裝，PCB面積縮減60%，適用于緊湊型筋膜槍、無人機電調。
2. 硬件FOC加速引擎
中微半導體CMS32M65內置硬件Clark/Park變換器，將FOC計算時間從100μs壓縮至5μs，釋放MCU資源用于多電機協同控制。

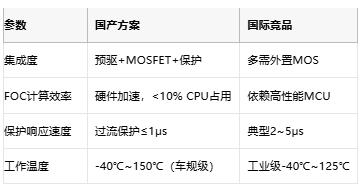

關鍵性能突破
三、工程實踐：高可靠驅動的三大設計核心
1. 相電流采樣優化
●單電阻采樣：低成本方案（如智芯科技ZMC310方案），需精準控制采樣窗口避開PWM開關噪聲；
●三電阻采樣：精度高但增加BOM成本，適用于伺服電機等高性能場景；
設計準則：采樣電阻溫漂需<100ppm/℃，布局時避免高di/dt環路干擾。
2. 過流保護（OCP）的硬件級實現
國產芯片通過三級保護機制提升魯棒性：
●Level 1：比較器實時監控MOSFET電流（響應≤500ns），觸發硬件關斷；
●Level 2：軟件限流（如峰值電流模式），動態調整PWM占空比；
●Level 3：過溫關斷（OTP），結溫>150℃時強制保護。
3. 無感啟動的可靠性設計
●初始位置檢測：注入高頻脈沖，通過反電動勢斜率判斷轉子位置（誤差<5°）；
●強拖啟動：針對大慣性負載（如空調壓縮機），采用開環遞增頻率牽引至可觀測轉速。
四、場景化應用：從消費電子到汽車電驅
1. 低成本消費電子（電動工具/風扇）
●方案：方波驅動 + 國產集成IC（如EG2133）
●BOM優化：省去霍爾傳感器，系統成本<$0.5
●能效：>80%（滿足ERP Lot9法規）
2. 高性能工業設備（伺服電機/機械臂）
●方案：無感FOC + 32位MCU（如GD32E230）
●關鍵指標：轉矩波動<2%，轉速波動率<0.1%
●通信接口：CAN/CAN FD實現多軸同步
3. 車規級系統（電子水泵/油泵）
●芯片認證：滿足AEC-Q100 Grade 1（-40℃~150℃）
●功能安全：ASIL-B級架構，支持故障診斷（如MOSFET短路/開路檢測）
●案例：芯洲科技SCT8260用于比亞迪DMI混動車型水泵驅動，失效率<10ppm。
五、挑戰與趨勢：國產驅動的進階之路
●現存瓶頸：
●車規級高壓芯片（>600V）仍依賴英飛凌/安森美；
●多電機協同算法生態未成熟。
●技術趨勢：
●SiC/GaN器件集成：提升開關頻率至200kHz+（如瞻芯電子IVCR1401D）；
●AI預測控制：通過負載特性學習優化效率曲線（華為數字能源專利）；
●功能安全一體化：內置ISO 26262認證的故障診斷模塊。
結語：軟硬協同，重塑BLDC驅動價值鏈條
BLDC電機驅動技術正經歷從“分立方案”向“全集成智能驅動”的轉型。國產芯片企業通過硬件集成化（預驅+MOSFET+保護）、算法硬件化（FOC加速引擎）、場景定制化（車規/工業認證）的三重突破，在消費電子與工業領域已實現規模化替代。
對設計工程師而言：
●成本敏感場景：優選國產高集成方波驅動方案（如EG2133），BOM成本降低30%；
●高性能需求：采用“國產FOC芯片+ARM Cortex-M0”架構（如峰岹FU6832），兼顧效率與開發效率；
●車規應用：重點驗證功能安全架構與失效率數據，優先選擇AEC-Q100認證型號。
隨著第三代半導體與AI控制算法的融合，國產BLDC驅動芯片有望在新能源汽車電驅系統等高端市場打開全新增長空間。
