【導讀】雙16位，1.6 GSPS D / A轉換器支持高數據速率和復雜的調制方案需要在通信，測試和儀器儀表，國防和航空航天系統。
ADI公司，公司是一家領先的高性能信號處理技術，介紹了AD9142雙通道，16位，1.6 GSPS e/ A轉換器，它支持高數據速率和復雜的調制方案需要在通信，測試和儀器儀表，國防和航空航天系統。
圖1：1.6 GSPS D / A轉換器的運用
可編程插值率，高采樣率，以及精細NCO調制能力相結合，使系統設計人員能夠靈活選擇D / A轉換器的輸出頻率時。在滿足4到6載波GSM傳輸技術規格和其它通信標準，這是特別有用的。工作的片上PLL（鎖相環），一個D / A轉換器的輸出頻率為200 MHz，AD9142提供了一個79 dB的鄰道泄漏比（ACLR）為6載波GSM應用。
AD9142包括集成的內插濾波器，可選內插因子為2，4，8。雙D / A轉換器的數據接口支持字和字節的負載，使客戶減少輸入引腳上的數據傳輸速率較低，節省電路板空間，功耗和成本。AD9142是在節省空間的72引腳LFCSP（引腳架構芯片級封裝）。

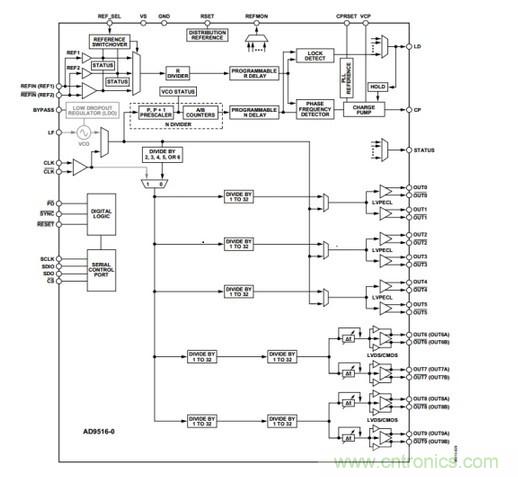

互補的的ADI元件包括ADL537x系列和ADRF670x的系列正交調制器，和AD9516 14輸出時鐘發生器IC。
