【導讀】鉗位電路(clamping circuit) 是將脈沖信號的某一部分固定在指定電壓值上，并保持原波形形狀不變的電路。鉗位電路的作用是將周期性變化的波形的頂部或底部保持在某一確定的直流電平上。
鉗位電路簡介
鉗位電路(clamping circuit) 是將脈沖信號的某一部分固定在指定電壓值上，并保持原波形形狀不變的電路。鉗位電路的作用是將周期性變化的波形的頂部或底部保持在某一確定的直流電平上。
1、功能：將輸入信號上移或下移，并不改變輸入信號的波形。
2、基本元件：二極管D、電容器C及電阻器R（直流電池VR）。
3、類別：負鉗位器與正鉗位器。
4、注意事項：D均假設為理想型二極管，RC的時間常數也足夠大，不致使輸出波形失真。任何交流信號都可以產生鉗位作用。
負鉗位器

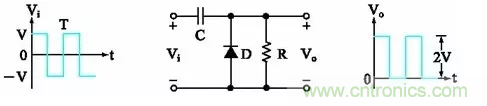

(1) 簡單型
工作原理：
Vi正半周時，二極管導通，C充電至V值，Vo=0V
Vi負半周時，二極管關閉，Vo=－2V

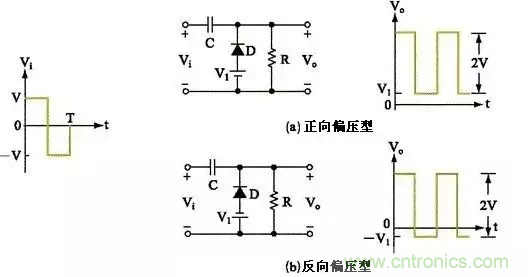

(2) 加偏壓型
工作原理：
Vi正半周時，二極管導通，C被充電至V值（左正、右負），Vo=+V1（圖a）或－V1（圖b）。
Vi負半周時，二極管關斷，RC時間常數足夠大，Vo=VC+Vi（負半周）=2V。

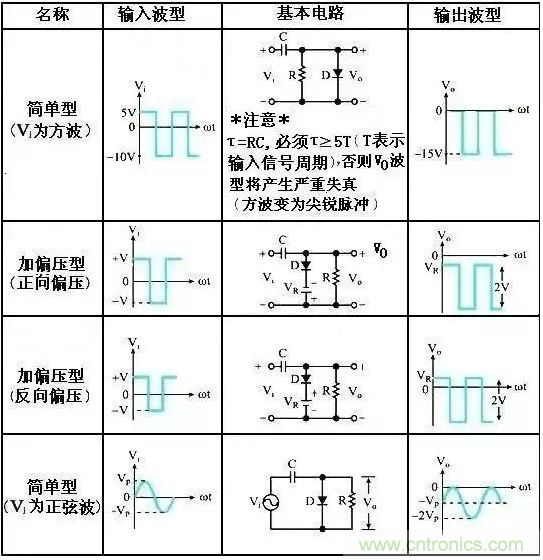

幾種二極管負鉗位器電路比較：

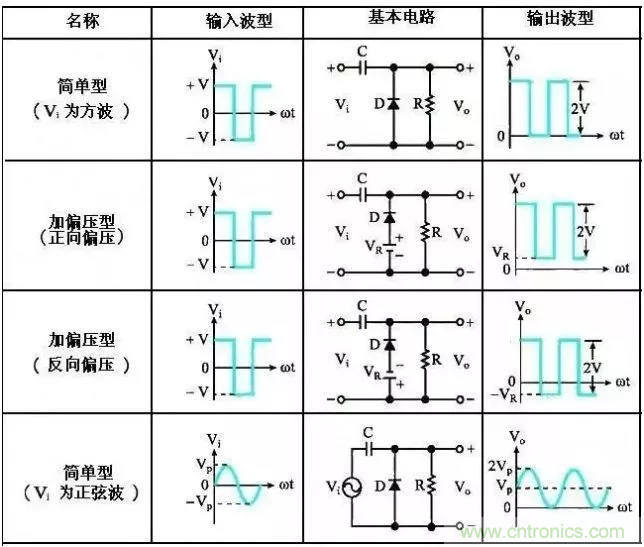

正鉗位器
(1) 簡單型
工作原理
Vi負半周時，二極管導通，C充電至V值（左負、右正），Vo=0V。
Vi正半周時，二極管關斷，Vo=VC+Vi（正半周）=2V。
(2) 加偏壓型
判斷輸出波形的簡易方法：
1、由參考電壓V1決定輸出波形于坐標軸上的參考點。
2、由二極管D的方向決定原波形的移動方向，若二極管的方向為漏了二極管圖，則波形必須向上移動；若二極管的方向為漏了二極管圖，則波形必須往下移動。
3、決定參考點與方向后，再以參考點為基準，將原來的波形畫于輸出坐標軸上，即為我們所求。
