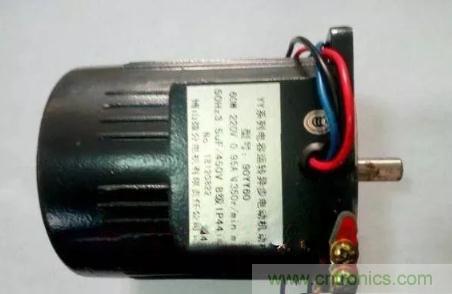

單相電容交流電機以其體積小、重量輕的特點，功率在6W~1100W范圍內。常應用于工業上的水泵、油泵、風機、小功率機械設備等中。且在民用中如電冰箱、空調、洗衣機。也得到廣泛使用。





一、運行方式

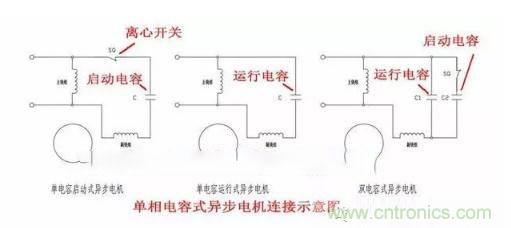

1， 單電容啟動式異步電機副繞組與一個較大容量的啟動電容（C）、離心開關（K）串聯與主繞組并接于電源。當電機的轉速達到同步轉速（1500、3000）的75%~80%時，離心開關切斷副繞組、啟動電容電源。

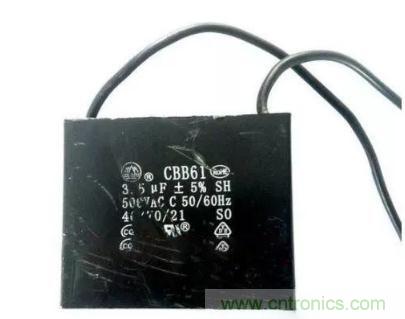

2， 單電容運行式異步電機副繞組與一個容量比單電容啟動式異步電機的啟動電容小得多的運行電容串聯后，與主繞組并接于電源，且副繞組、運行電容始終參與電機的運行。







3， 雙電容異步電機的定子繞組結構與單電容運行式異步電機相同，不同之處是副繞組與兩個并聯電容串聯（運行電容和啟動電容經離心開關并聯）主繞組并接于電源，當電機的轉速達到同步轉速（1500、3000）的75%~80%時，離心開關切斷啟動電容。而副繞組、運行電容始終參與電機的運行。



二、啟動力矩



1、單電容啟動式異步電機有較高的啟動轉矩，一般是額定轉矩的2.8倍左右。



2、單電容運行式異步電機啟動轉矩較低，一般是額定轉矩的0.5倍左右。



3、雙電容異步電機有較高的啟動轉矩和過載能力。一般是額定轉矩的2.5倍左右.



三、功率因數



1、單電容啟動式異步電機的功率因數較低，一般在0.6~0.82。



2、單電容運行式異步電機的功率因數較高，一般在0.8~0.95。



3、雙電容異步電機的功率因數較高，一般在0.82~0.9。



四、用途



1、單電容啟動式異步電機常用于小型空氣壓縮機、電冰箱、水泵、油泵及能夠滿載啟動的小型機械設備。



2、單電容運行式異步電機常用于通風機、電風扇、換氣扇、洗衣機、水泵、油泵、各種空載、輕載啟動的小型機械設備。
