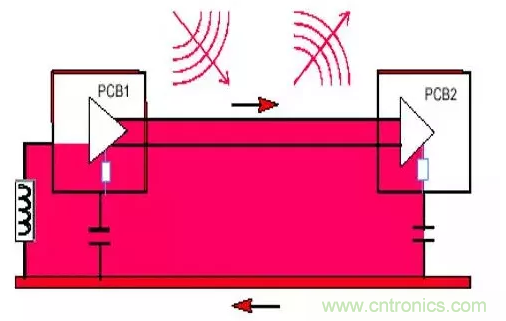

共模干擾

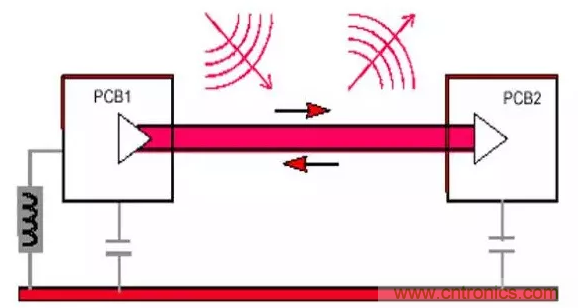

差模干擾





電壓電流的變化通過導線傳輸時有二種形態，我們將此稱做“共模”和“差模”。設備的電源線、電話等的通信線、與其它設備或外圍設備相互交換的通訊線路，至少有兩根導線，這兩根導線作為往返線路輸送電力或信號。但在這兩根導線之外通常還有第三導體，這就是“地線”。干擾電壓和電流分為兩種：一種是兩根導線分別做為往返線路傳輸；另一種是兩根導線做去路，地線做返回路傳輸。前者叫“差模”，后者叫“共模”。



串模干擾（差模干擾）與共模干擾（接地干擾）。以主板上的兩條PCB走線（連接主板各元件的導線）為例，所謂串模干擾，指的是兩條走線之間的干擾；而共模干擾則是兩條走線和PCB地線之間的電位差引起的干擾。

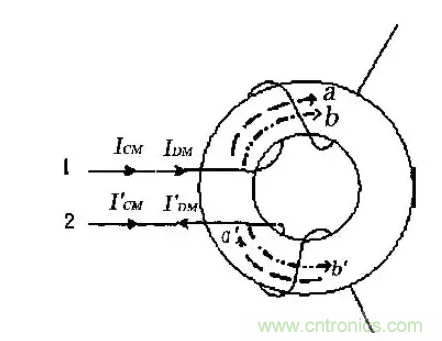

抑制共模干擾的主要方法是應用共模扼流圈。共模扼流圈是共模插入損耗中起主導作用的電感元件。它是在一個磁環/閉合磁路的上下兩個半環上，分別繞制相同匝數但繞向相反的線圈。





差模干擾指的是干擾電壓存在于信號線及其回線之間。干擾回路則是在導線與回線構成的回路中流動。

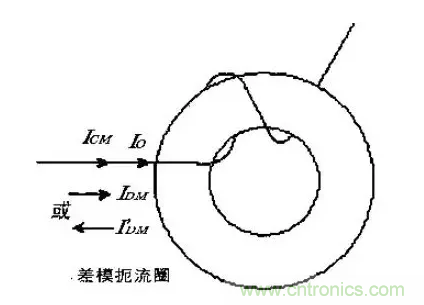

抑制差模干擾的主要方法是應用共差扼流圈。差模扼流圈是差模插入損耗中起主導作用的電感元件。它采用單個繞組結構繞制，而不像共模扼流圈那樣在一個磁芯上采用兩個相同繞組的結構。





什么是共模殘壓



共模電壓(common mode voltage):在每一導體和所規定的參照點之間（往往是大地或機架）出現的相量電壓的平均值。或者說同時加在電壓表兩測量端和規定公共端之間的那部分輸入電壓。



差模電壓（symmetrical voltage）：一組規定的帶電導體中任意兩根之間的電壓。使差模電壓又稱對稱電壓。



在規定波形，標稱放電電流沖擊氧化鋅閥片，閥片兩端測到的電壓峰值，稱為殘壓。殘壓與壓敏電壓的比值，殘壓比。雷擊，閃電會在輸入/輸出電源線上產生瞬間高壓，大電流，影響用戶設備穩定運行，嚴重時會造成設備損壞。避雷器按接法分可分為共模接法和差模接法兩種：避雷器接在相線之間或相線與零線之間稱為差模接法，即所謂橫向保護。避雷器接在相線與地線之間或零線與地線之間稱為共模接法，即所謂縱向保護。
