現在社會快速發展，我們都很浮躁。大家都基本貼上了急功近利的標簽。市場總是變化的，當看到一個方向有利可圖的時候，大家都會像潮水一樣涌向那邊。于是乎，市場總是逼著研發快速出產品。



所以現在的產品開發周期短，成本要求低，客戶體驗好，質量把控嚴。這些標準對技術工程師的要求也越來越高。



殊不知，做產品是一門工程學，一個好的產品也是“十年磨一劍”的。歷數那些留在人們心中的品牌產品無不是經過多少年慢慢磨練出來的。這不故事就是由此來的。



給客戶做的一個產品還有一個月就要量產了，突然接到通知，產品里的一個模塊需要切換供應商。只有硬著頭皮，頂著一個月的壓力，解決問題。模塊與我們產品的接口是不能變的，只需做一個同樣尺寸的模塊，就可以滿足要求。所以自己評估下硬件工作量也不是很大，軟件自己評估了下也可行。



參考芯片的datasheet，做好原理圖，發給原廠FAE ， check后做了修改，就開始lay板了。開始還進展順利，PCB出來，貼片完成，把新模塊貼到機器上，交給軟件調試了。軟件與我們不在一起，機器寄給他們調試，一個多星期后，發過來個版本說可以測試。離導入量產只剩下半個月了，只能抓緊時間測試，期待盡早發現問題，不然，等到量產時候如果有問題自己只有哭了。

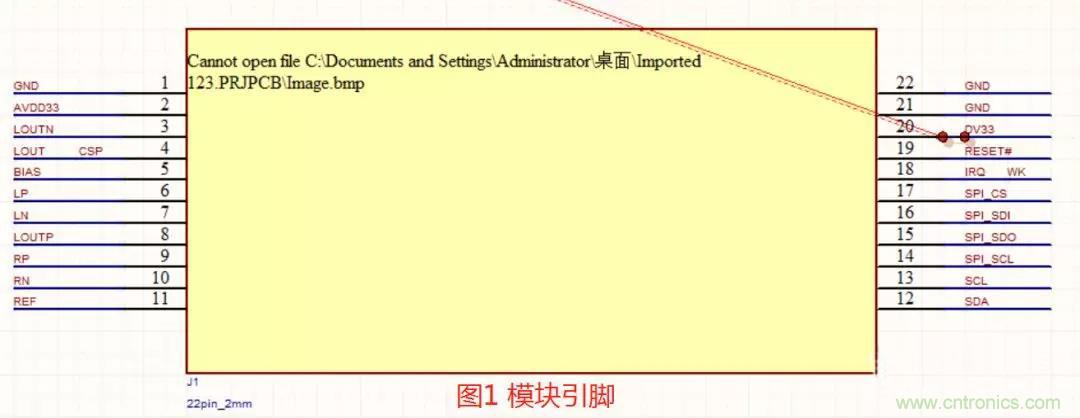

測試了幾次，問題就來了。發現偶爾機器上電，這個模塊的功能點擊應用沒有反應。查軟件，發現在沒有反應的時候，軟件I2C讀取芯片里面的寄存器，卻讀不到數據。硬件開始查模塊AVDD3.3V和DV33供電（開始只測試了模塊的22個PIN腳信號）,未發現異常。測試了復位信號RESET#,復位時間也滿足要求。繼續測試，每次I2C上也有數據發給模塊，但是異常時候卻收不到模塊應答。苦苦思索，沒有答案。

繼續測試，發現模塊不是每次起不來。如果斷電久一點，再上電，模塊就起不來，但是如果斷電后馬上上電，模塊就會OK。貌似發現了攻城的突破口，一絲激動。應該與上電時序有關系。馬上查datasheet，查找芯片的上電時序。一瓢冷水突然潑過來，芯片有好幾個引腳供電，但是沒有上電時序的詳解，打電話問FAE,了解到這個芯片也是第一次開始量產，目前規格書確實沒有上電時序的介紹。天啊，這芯片盡然在我們這開始量產，而且還在這么短的時間，頓時沒有了信心。懈怠了會，只有繼續，誰讓咱們是做技術的。做技術和當兵一樣，技術工程師如果怕問題和當兵的怕打仗沒啥區別，量產前發現的問題逃避不解決，就如戰場上的逃兵。



只有繼續用示波器對比測試芯片各個電源引腳斷電后馬上上電與等會再上電看看電源引腳上有無異常。開始懷疑某個電源必須先上電才行，因為斷電后放久一點再上電異常，斷電后馬上上電OK。過一段時間后應該是某電源上有電容放電完了，而馬上上電上一次電容上的電荷還沒有放電完畢，立刻再上電相當于提前上電了。順著這個思路繼續與FAE用示波器測試，果然不出所料。

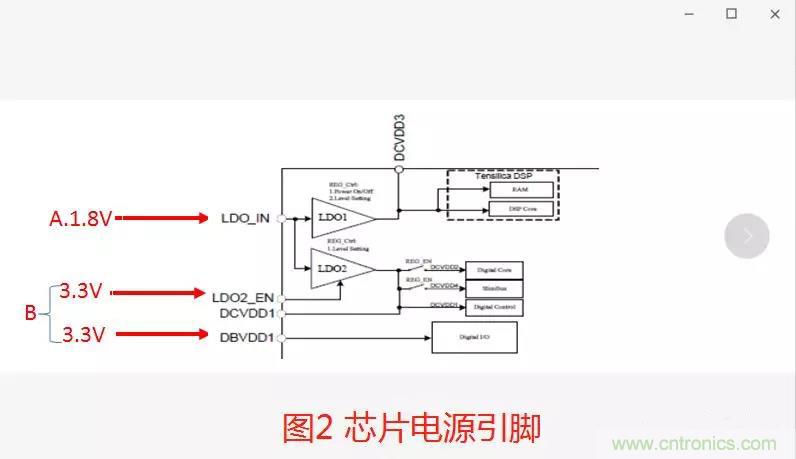

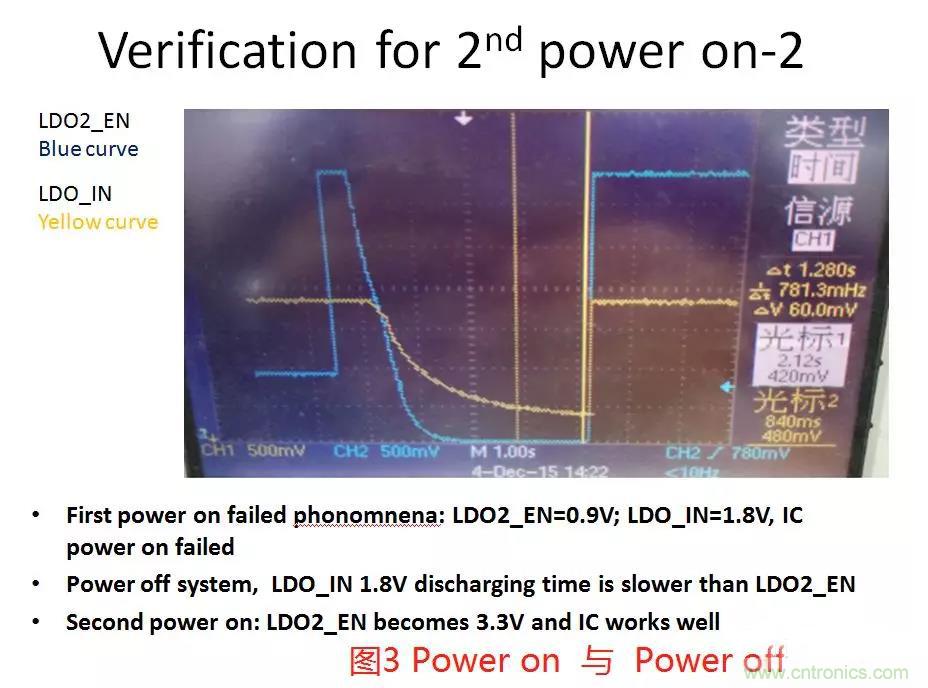

此芯片需要3.3V和1.8V 2種電源。LDO2_EN,DCVDD1和DBVDD1我們用模塊引腳的3.3V直接供電，而LDO_IN我們用3.3V在模塊上通過LDO轉換過來的。LDO2_EN通過100K上拉電阻連接到3.3V。繼續測試發現在LDO2_EN有貓膩。芯片異常的時候，LDO2_EN有0.9V電壓，而芯片正常時候，LDO2_EN有3.3V電壓，估計0.9V電壓偏低無法使能LDO2，所以芯片不能正常工作。示波器繼續抓取波形：

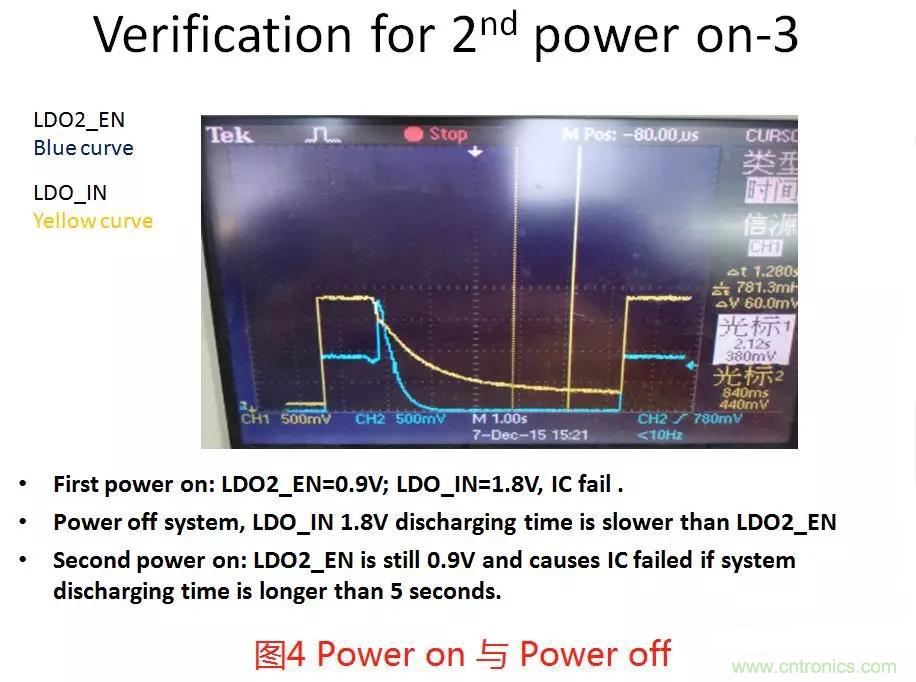

繼續抓取Power on 與 Power off波形如圖4：

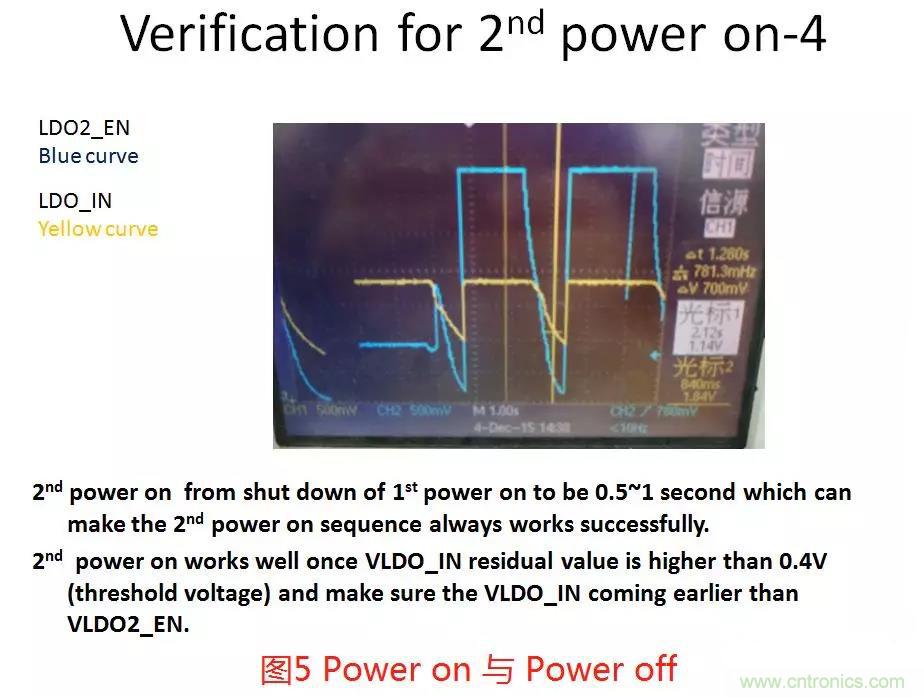

原因慢慢露出水面，可能LDO_IN要比LDO2_EN先上電，因為每次斷電后立即上電，此時LDO_IN discharging time 小于5 秒，LDO_IN電壓還有近400mv，此時芯片上電每次都正常。為了驗證，繼續做通斷電實驗，示波器再抓取波形：





為了驗證，從模塊外另外找到一個比模塊3.3V先上電的1.8V電源，飛線到LDO_IN,做通斷電實驗，發現每次OK。不管什么時候上電芯片都正常工作。奮戰到這一步，大家都欣喜不已。抓緊再驗證了2臺機器，通斷電實驗，也是每次OK。到此刻，大家才確定算找到了原因，下一步就是找到最優化的解決方案,最小化的改動PCB板，最低成本的解決問題，最短時間的導入。

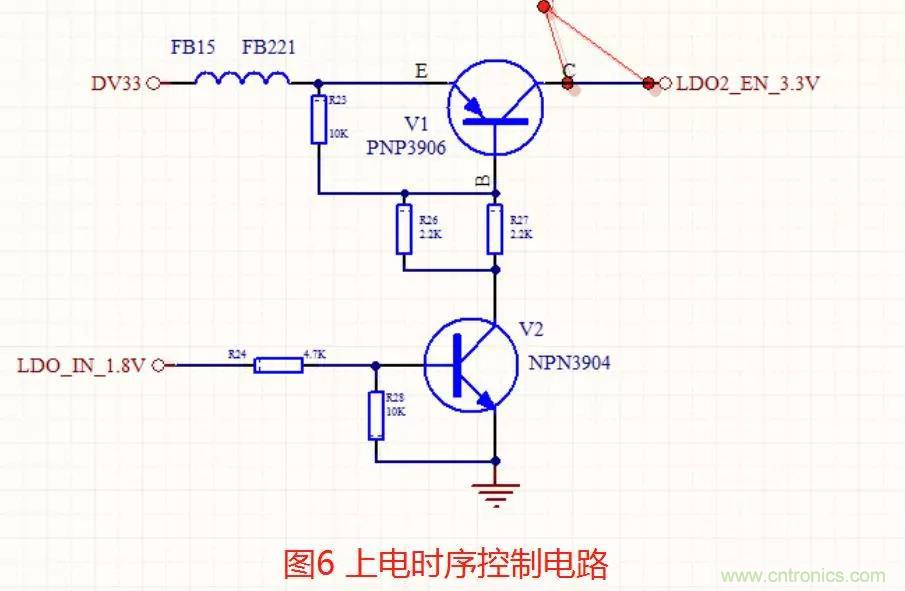

討論后，決定在板上增加2個三極管控制，用LDO_IN 的1.8V使能3.3V后得到LDO2_EN的3.3V,這樣保證LDO_IN_1.8有電壓后，才會有LDO2_EN的3.3V。其它地方?jīng)]有做改動。改PCB板后，立即回來焊接了10PCS,裝了10臺機器，做通斷電實驗沒有發現此問題了。終于在量產前解決了這個硬件的BUG。





晚上的加班測試，分析，直到最后有了初步定論后大家都身心疲憊，看看時間已經是凌晨3點多。晚餐為了節省時間，大家點的外賣麥當勞。回到家，洗漱后，看看窗外，黎明的曙光已經照射進來。不管怎么問題總算解決了，可以安心的睡覺了，也許下一個滅火的戰斗還在等待這我，但是我們還是要及時總結，避免這樣的問題再次發生。



總結一下，在我們設計的時候，每一個細節還是要確認好，上電時序是最基本的要求，一定要按照datasheet來設計。順便說一下，后來FAE聯系了芯片原廠，芯片也確實有這樣要求，只是在datasheet上沒有體現。雖然沒有體現，但是作為工程師做設計，這些基本的考慮是我們必須要主動確認好的。一個小小的疏漏，導致你可能奮戰一個通宵。如果在量產后再發現，后果會更嚴重。



以此為教訓，分享出來給大家，希望大家以后在做設計的時候都注意。同時我們還必須注意夯實自己的基礎，即使時間再緊張，基礎不能丟，很多時候出問題都是因為基礎不扎實引起的。
