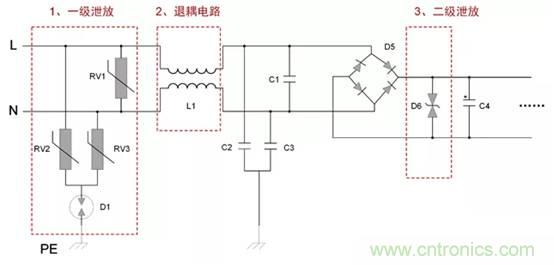

第一級共模防護采用壓敏電阻+氣體放電管，差模采用壓敏電阻。氣體放電管不能直接用在交流電源防護口（尤其是220V輸入）。首先，因?yàn)槠錇殚_(kāi)關型防護器件，動作時電壓很低，會影響系統的供電；其次，氣體放電管存在續流的問題，動作后，只需要很低的電壓就能保證其導通，存在安全風險；對于220V系統而言，第一級共模濾波不推薦單獨使用壓敏電阻。首先，因?yàn)閴好綦娮璐嬖诶匣瘑?wèn)題，多次泄放之后性能會下降；其次壓敏電阻的失效模式為短路失效，失效后存在安全風險；最后，壓敏電阻具有較大的寄生電容，在220V的系統中存在一定的漏電流；

退耦電路采用共模電感，因?yàn)?20V開關電源的EMI噪聲比較嚴重，共模電感除了退耦作用外，還可以濾除EMI噪聲。對于220V系統的浪涌防護來說，不推薦使用電阻和PPTC代替共模電感，因?yàn)橐话?206電阻的最高額定電壓為200V，最高過負荷電壓為400V；大部分的PPTC的耐壓為60V以下；而220V交流電源的峰值為311V，電壓的降額不夠。而且電阻和PPTC的EMI抑制效果會很差，所以推薦使用共模電感；C1為X電容，C2、C3為Y電容。該電容對浪涌的泄放很有限，主要是用于EMI的處理。



第二級共模防護采用TVS管，放置在整流橋的后面。



如果防護要求不高，可直接采用第一級防護或者第二級防護。如果只有一級防護系統，那么保險絲或者PPTC須放置在最前端。同時，對于低壓交流系統，安規部分的X、Y電容也可以去掉。

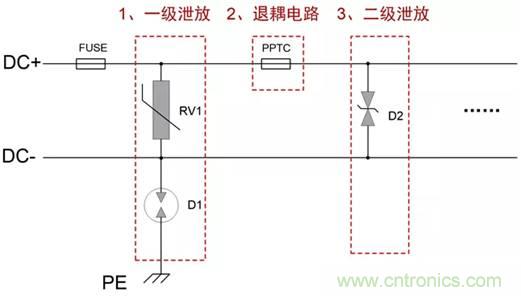

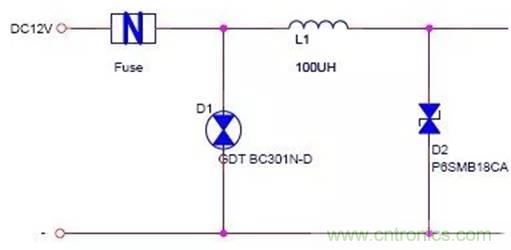

直流電源





電源負極的第一級共模防護推薦采用氣體放電管，因?yàn)樨?fù)極的電壓為0，所以不存在續流和測試時影響系統供電的情況，差模采用壓敏電阻。正極的共模防護通過差模的壓敏電阻和負極的氣體放電管實現，可以節省成本和板面積。



退耦電路和第二級防護的設計可以與交流電源的情況一樣采用共模電感，也可以直接采用PPTC或者電感/電阻。電阻一般推薦4.7Ω以上，最好不超過10Ω，電阻上有壓降，存在消耗功率和發熱的情況。





如果防護要求不高，可直接采用第一級防護或者第二級防護。如果只有一級防護系統，那么保險絲或者PPTC須放置在最前端；如果系統沒有大地，則不用做共模防護。
