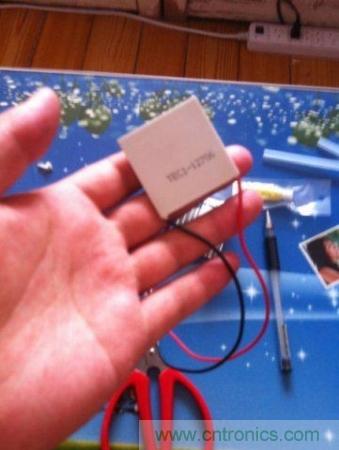

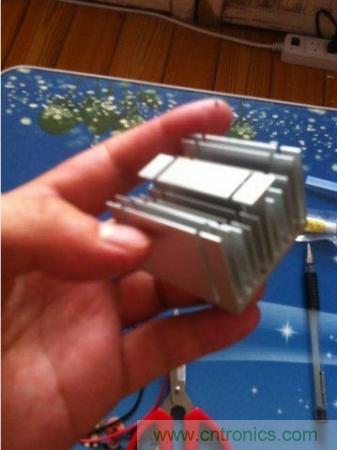

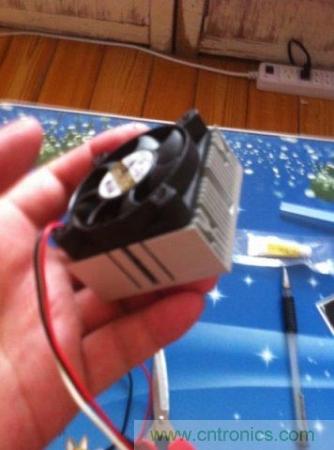

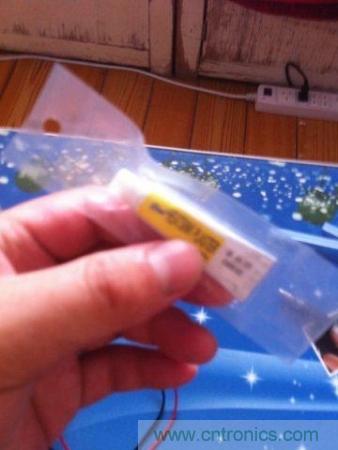

主要元件圖

[page]
[page]

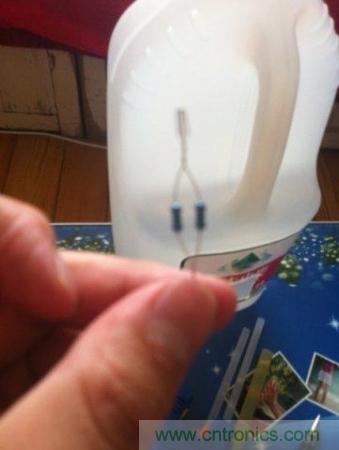

兩個200歐電阻并聯，最先用一個100歐的，燒了，為了保證功率夠先并聯然后串聯總電路

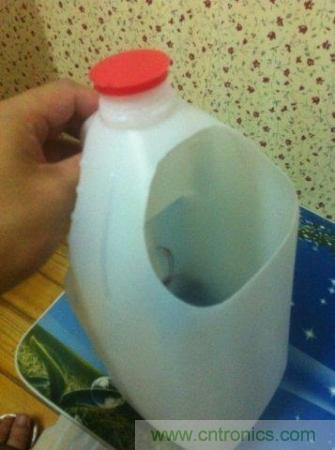

首先在水桶下功課

大小正好小扇熱片插進去最好吻合，不留空隙

深度如下圖

[page]

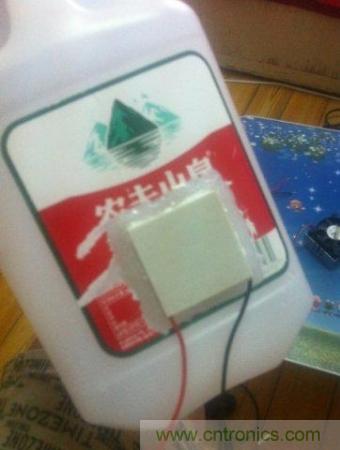

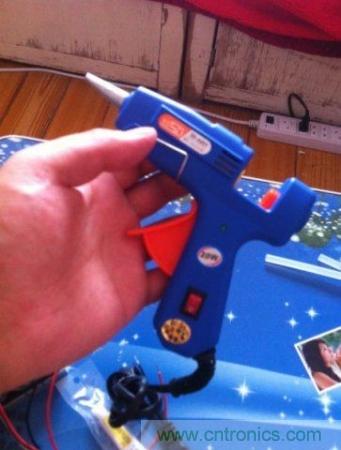

外面留出1mm左右就可以，用熱熔膠把變上封嚴實，封后圖片忘照了就把加制冷片貼上了，弄完了應該是這個樣子

貼制冷片是最好先通電試下哪面是制冷，哪面是制熱，否則貼反了變電熱水壺了

貼好制冷片后把另一個扇熱片加風扇貼上，靜靜等待膠干透了

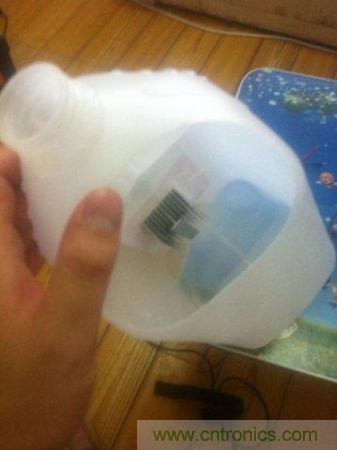

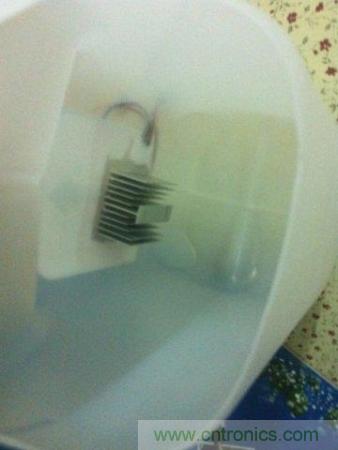

里面是這個樣子，幾乎沒怎么變，把線路接好，并用熱熔膠貼到桶表面，對了，風扇那頭有點沉，空桶的時候會不穩，加個支架就OK了，這個就不說了，熱熔膠加剛剛減掉的桶身熟料，很好搞定，沒有溫度計就不上測試數據了，通電明顯感覺溫差，一分鐘不到溫差就差很大很大了，10分鐘左右，喝涼啤酒嘍

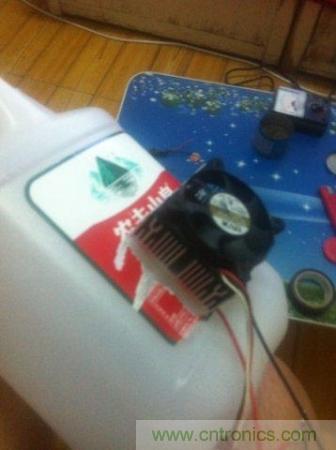

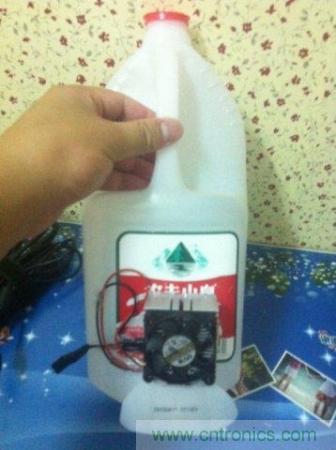

整體演示圖
