看看上面這張圖，究竟是個什么東東呢?可能有人會說，這不過是個大學生用的實驗儀器吧。但細心的朋友則肯定已經看到這個東西下面的“Magic-1 Homebrew CPU”字樣了。

　　

難道這真的是一個CPU?請趕快閉好你張大了的嘴巴。讓筆者來告訴你答案：的確是!這是一個名字叫Bill Buzbee的朋友用200多塊74系列的TTL集成電路通過純手工制造的CPU。

　　

這個神奇的Magic-1，就是由一個名叫Bill Buzbee的家伙手工打造的CPU。而Magic-1也是基于這個CPU制造的計算機的名字。有意思的是，“制作Magic-1的念頭是在一次午餐中冒出來的”，Buzbee說。

　　

Buzbee是一位編譯器作者。但他為自己不熟悉CPU的實際工作而感到郁悶。因此想到了親自動手來作一個CPU。Buzbee在大學時候沒有學過任何電子類的課程，而且對于晶體管、電阻、電容等也只是一知半解。不過他的朋友Ken想到有一本老雜志曾經介紹過如何使用TTL集成電路來制作極其簡單的CPU，并推薦他去看一看。一周后，Buzbee找到了這些文章，并全部讀了一遍。然后在下一次午餐上，Buzbee對Ken說起決定自己打造一個CPU。Ken說：“為什么不呢?”于是，Bill Buzbee的Magic-1項目拉開了序幕。





　　

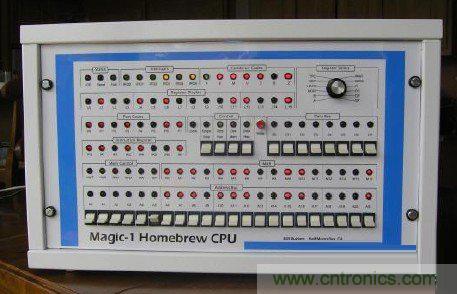

實物照片大曝光，已經在工作狀態……

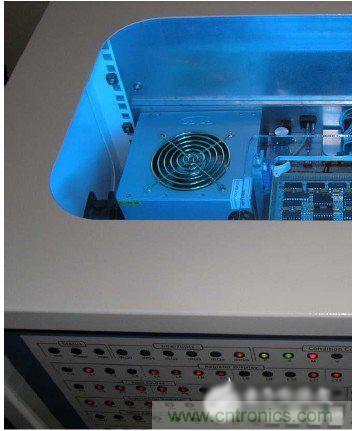

鏤空的頂板，可以看到內部的照明藍光，非常絢麗

　　

學過數字邏輯和數字電路的朋友一定知道，通過使用TTL門電路，的確是能夠實現一個CPU的;筆者在大學時也曾在軟件上使用74系列芯片模擬過功能非常簡單的CPU。然而，Buzbee朋友搞得這個家伙卻是一個功能完全的CPU，我不知該如何形容它的功能，我本想說“麻雀雖小，五臟俱全”，但是……



這小朋友抱著DIY出來的CPU，不知道心里是個什么滋味呢?

　　

這款“家釀”CPU可以支持完整的硬件地址轉換、內存影射IO和DMA，并且支持多進程，主頻“高達”3MHz;該CPU采用8位地址總線，每個進程擁有128K地址空間，其中包括32個2K的數據頁和32個2K的代碼頁，這些地址影射到22位的物理地址空間中，如果算上外部設備的地址空間就是23位物理地址空間。





ALU/寄存器板的元件面



ALU/寄存器板的連線面

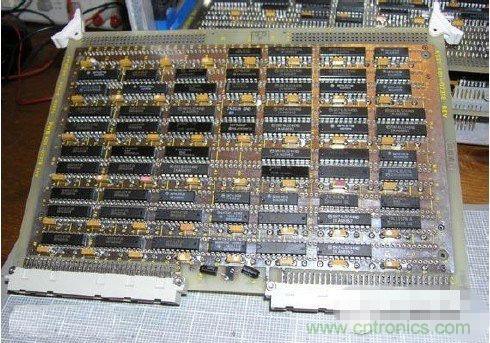

控制板的元件面

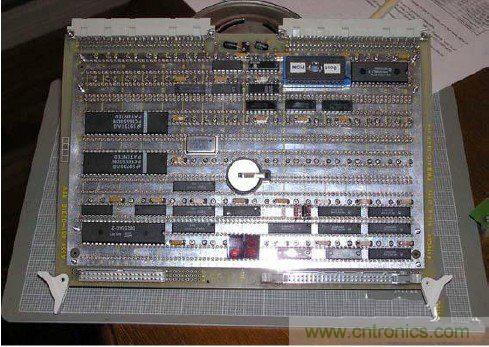

設備板的元件面，注意中間有一塊鋰電池

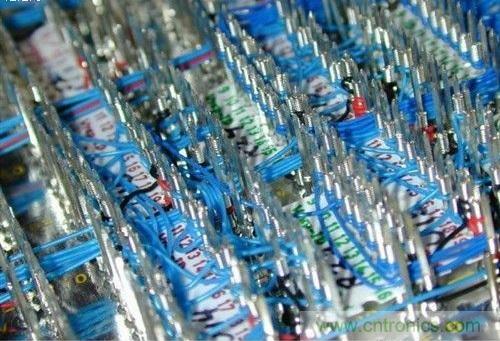

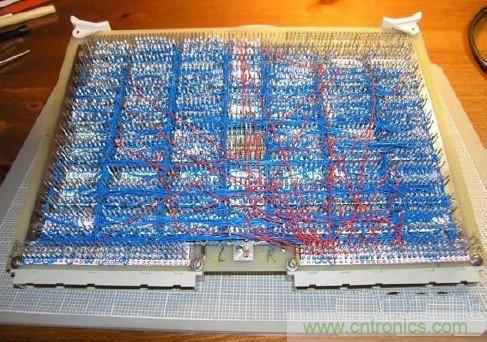

大特寫!背面連線的局部圖

　　

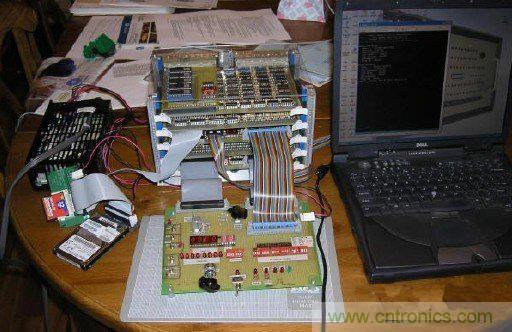

怎么樣?夠強的吧?這還不算什么，這個Buzbee還用這個CPU組裝了一臺微型計算機，名字也叫Magic-1。

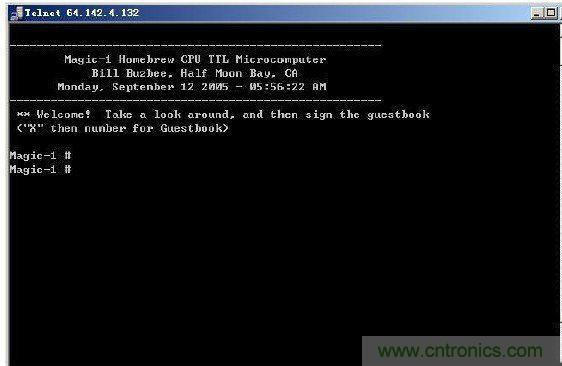

可實現Telnet服務功能

　　

這臺計算機包括兩個串口和一塊20M的1.3吋硬盤和另一塊30M硬盤。最讓人“乍舌”的事，這位朋友還將這臺計算機做為一個Web服務器，同時支持Telnet會話(雖然只支持一個會話)。哦，還有，為了讓這個系統能夠跑起來，Buzbee還為它準備了一個C編譯器!
