產品特性：
- 耐熱增強型4mm×5mm QFN 封裝
- 高效率、低靜態電流、寬輸入電壓范圍
- True Color PWM調光實現高達3000:1的調光比
應用范圍：
- 3通道恒定電流LED驅動器

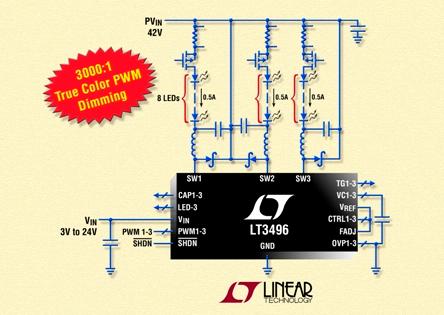

凌力爾特推出2MHz DC/DC轉換器LT3496，設計該器件以用作3通道恒定電流LED驅動器。LT3496的每個通道都可以驅動多達8個串聯的 500mA LED，因此該器件能以高達96%的效率驅動多達24個500mA LED。所有3個通道都以獨立的True Color PWMTM 信號工作，因此每個通道都能以高達3000:1的調光比獨立調光。固定頻率、電流模式架構確保在寬電源電壓和輸出電壓范圍內穩定工作。頻率調節引腳使用戶能夠在330kHz至2.1MHz范圍內對頻率編程，以?xún)?yōu)化效率，同時最大限度地減小外部組件尺寸。耐熱增強型4mm×5mm QFN 封裝允許LT3496為50W LED應用組成占板面積非常緊湊的解決方案。
LT3496在LED的高端檢測輸出電流，可實現降壓、降壓-升壓或升壓型配置。用戶用一個外部檢測電阻可以對每個通道的輸出電流范圍編程。3個獨立驅動器通道的每一個都有內部750mA、45V NPN開關，并有內置柵極驅動器用于PMOS斷接。其它特點包括LED開路保護和熱量限制。
采用耐熱增強型28引線4mm×5mm QFN封裝，LT3496IUFD 經過測試，保證在-40℃至125℃的工作結溫范圍內工作。
LT3496性能概要：
• True Color PWM調光實現高達3000:1的調光比
• 內置柵極驅動器用于PMOS LED斷接
• 具有700mA、45V內部開關的3個獨立驅動器通道
• 以降壓、升壓、降壓-升壓模式工作
• CTRL 引腳在10mV至100mV 范圍內準確地設置LED電流檢測門限
• 低靜態電流：在工作模式時為6mA
• 在停機模式時<10uA
• 可調開關頻率：300kHz至2.1MHz
• LED開路保護
• 寬輸入電壓范圍：3V至40V
• 表面貼裝組件
• 28引線(4mm×5mm)QFN 封裝
