手里一大堆鎳氫電池和鎳鎘電池，但苦于沒有合適的充電器，最近看上了美信出的鎳氫電池專用充電管理芯片DS2711，決定用它來DIY一個。

DS2711功能很好很強大，它適用于對一至兩節AA或AAA NiMH和NiCd電池充電，能夠識別一次性堿性電池，并避免為其充電。此外，它還能識別鋰電池或損壞的NiMH或NiCd電池，并避免為其充電。它采用線性充電控制方式：先對深度放電的電池進行預充，之后進行快速充電，采用負Δ電壓(-ΔV)判據結束快充。然后充電器進入輔充(top-off)模式，最后是保持模式，并一直持續到電源斷開，它還可以檢測電壓和溫度，一個可調節定時器用于保證安全和輔助結束充電。有兩個可編程的LED輸出端口顯示充電狀態以及設定工況。DS2711既可對一至兩節串聯的電池充電，也可對兩節并聯的電池充電。芯片會對每節被充電的電池單獨進行檢測和控制。

著手準備，首先得讀懂DS2711的DataSheet，說實話特別不好讀懂，到現在也沒完全搞明白，只能先搞個大概，然后理論聯系實際，一邊試驗一邊來。

確定電路圖，DS2711有三種工況：1節電池，兩節電池串聯，兩節電池并聯。其中串聯充電比較麻煩，不予考慮；還是用并聯方式，既可以一節電池，也可以兩節電池。

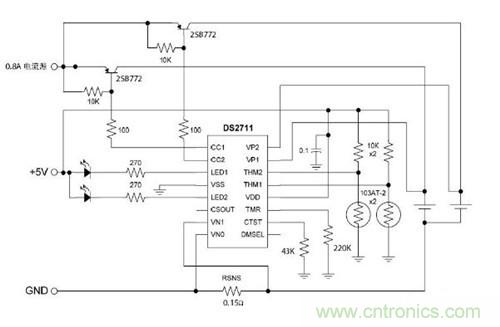

采用數據手冊中推薦的官方線路，這個芯片很怪，充電電源是一個恒流源，然后靠控制開關來起作用。

不過這個很簡單，一個LM317（后來換為LM1117低壓差三端穩壓）加一個電阻就搞定了。還有兩個熱敏電阻，因?yàn)槭謨灾袑崦綦娮枰蟊容^苛刻，原型號很難買到，因此暫時不用溫度檢測功能，但預留熱敏電阻接線位置隨時可以安裝熱敏電阻。

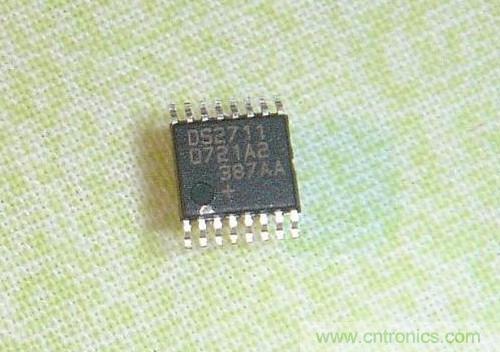

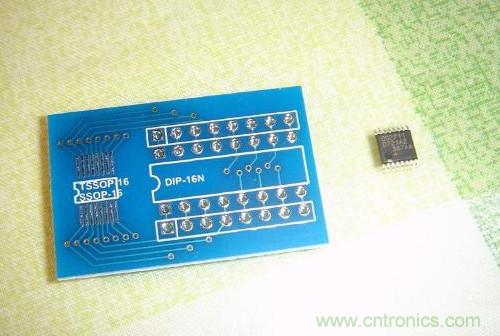

這是DS2711芯片，SSOP-16封裝

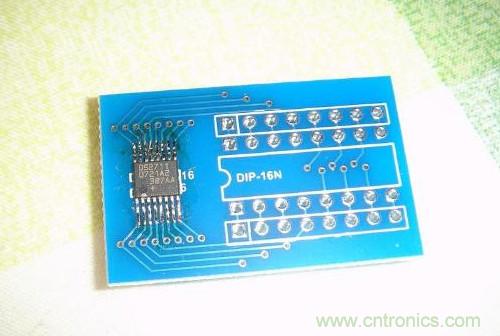

這種封裝還是使用轉接板吧，自己做板容易做壞掉


[page]

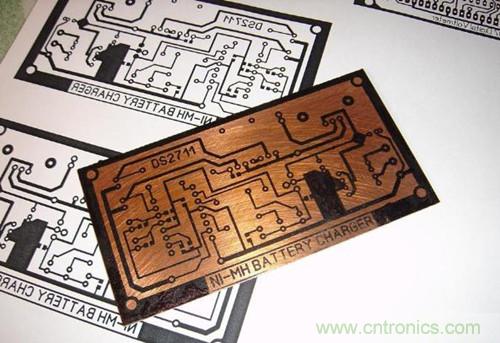

制作主體線路板，首選熱轉印

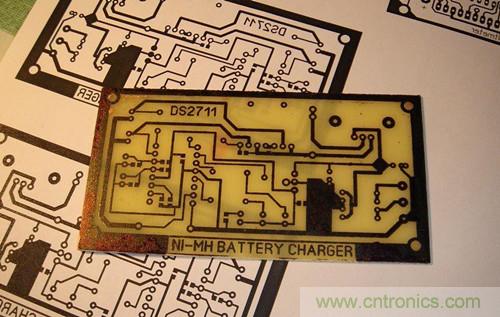

腐蝕

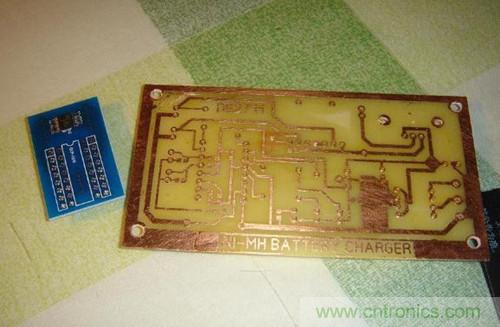

清洗，打孔，涂一層松香酒精做保護

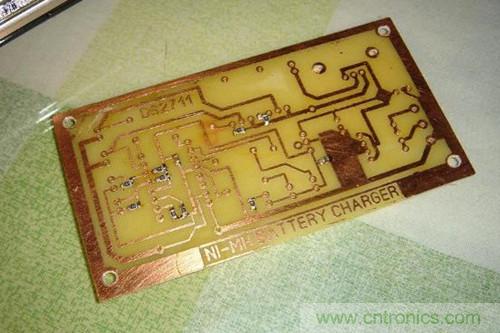

先從最矮的SMT元件開始


[page]

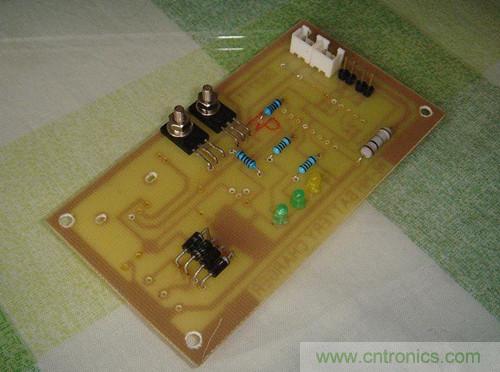

然后是直插元件


芯片最后上

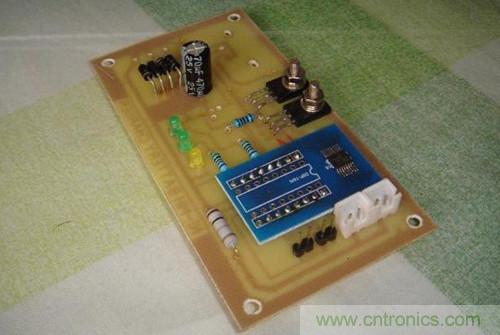

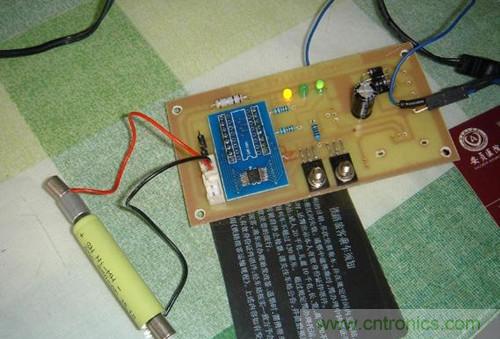

主體電路大致完成，先不安恒流源部分，用限流電阻代替。接通5V電源，找了節工包電池試驗。接通電源，所對應通道的充電指示燈亮起，測量電流，充電正常，黃色的是電源指示燈。


裝上恒流源電路，起初用的是LM317，就算完工了


[page]

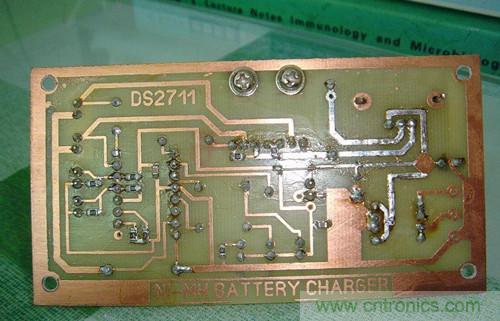

背面

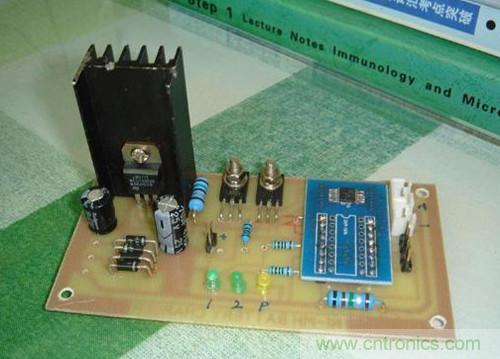

做好的成品

白色的是接電池的，邊上兩個小的，是接熱敏電阻的，不接也可以正常工作。恒流源最初用的是LM317，后來發現如果5V供電時，317兩端電壓小于其最小壓差，因此換成了LM1117，這是低壓差穩壓。雖然只有800mA輸出能力，但是測試發現，稍微過載也沒問題。


自制智能鎳氫電池充電器調試：

調試用了好幾天，測試充電對象分別為1500mAh舊鎳鎘電池，1300mAh舊鎳氫AA電池，800mAh新AAA鎳氫電池。關于DS2711的設置，充電定時器設定為5.5小時，也就是充電如果超過5.5小時，DS2711會自動切斷電路。

電池檢測是最頭疼的，設置低了，舊電池不能被很好的區分；設置高了，新電池也會被拒絕充電。最后參考MAXIM的官網上一篇利用DS2711區分電池的應用筆記，決定設置電池檢測閾值為170mΩ，還算可以。

恒流源設置為提供0.833A的恒定電流，DS2711設置為雙電池并聯工況時，對每節電池充電的開關占空比是48.4%，也就是說，快速充電時，每節電池的平均充電電流是0.833AX48.4%=0.4A，這個電流對于800mAh的小鎳氫確實大了，但是對于1500mAh以上電池就沒問題。

經過不斷調試，最終確定各項參數：

輸入：DC5V或AC6-9V
最大充電電流（單節）：0.4A
最大充電時間：5.5h
特殊功能：電池溫度檢測，電池內阻檢測
電池內阻閾值：170mΩ

自制智能鎳氫電池充電器使用：

采用DC5V直流供電，充完全放空1500mAh鎳鎘電池約4小時充滿，充1300mAh鎳氫電池約3小時充滿，充800mAh鎳氫電池2小時多充滿。對于800mAh電池，0.4A電流有些過大，因此電池發熱比較嚴重。其余電池一切正常，充滿電后，該路指示燈自動熄滅。

關于電池檢測，相當靈敏，舊充電電池和堿性電池上機后會立刻被識別出來，指示燈閃爍報錯，同時拒絕充電。新電池一點問題都沒有，充電正常。
