隨著LED照明現在越來越熱，作為LED的生命支柱--LED驅動電源也越來越受到人們的關注。一直聽到有很多人這么說：LED電源是個特殊的電源，跟普通電源有很大的不同，所以做LED電源要找專業的LED電源工程師。這種說法給LED電源蒙上了一層神秘的面紗，但作為做電源的專業人士，我們都知道LED電源其實沒什么特別，其特點就是需要恒流限壓，況且長期工作在滿載情況下，所以對效率的要求比較高;有些電源由于結構尺寸的限制，對高度有要求。

下面我就試著就目前中小功率的LED照明電源，談談次級恒流的一些常見的方法來一個總結；不一定很全面，也不一定很深入，不過總算能對一些初入行的工程師有些幫助。

可以毫不夸張的說，LED驅動電源將直接決定LED燈的可靠性與壽命，作為電源工程師，我們知道LED的特性需要恒流驅動，才能保證其亮度的均勻，長期可靠的發光。我們來談談比較流行的TL431的幾種恒流方式。

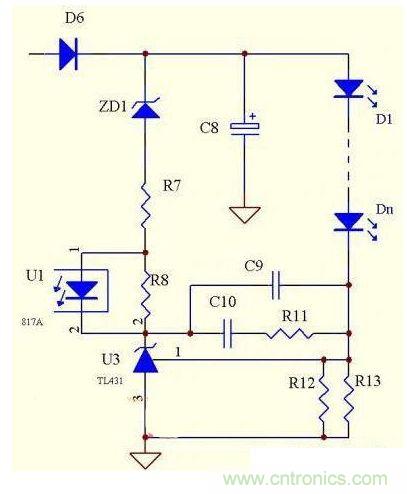

圖1 單個TL431恒流電路

如上圖，即是利用單個TL431恒流的示意圖

原理：此電路非常簡單，利用了431的2.495V的基準來做恒流，同樣限制了LED上面的壓降，但優點與缺點同樣明顯。

優點：電路簡單，元器件少，成本低，因為TL431的基準電壓精度高，R12，T13只要采高精度電阻，恒流精度比較高

缺點：由于TL431是2.5V基準，故恒流取樣電路的損耗極大，不適合做輸出電流過大的電源

此電路的致命缺陷是不能空載，故不適合做外置式的LED電源。這個電路的恒流點計算相信大家都知道：ID=2.495/(R12//R13)。

[page]

取樣電阻R12，R13的功率為PR=2.495*2.495/R13)，對于小功率電源來說，這個功率的損耗相當可觀，所以不建議采用此電路做電流大于200mA的產品。

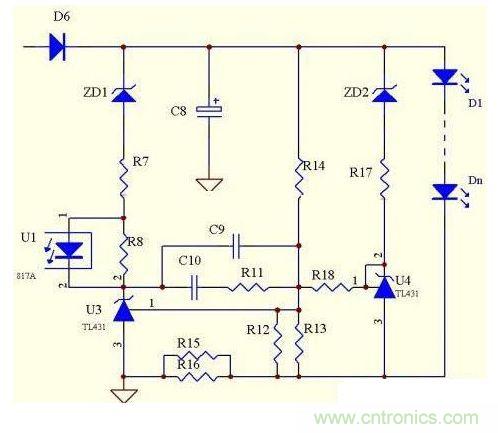

圖2 單個TL431恒流改進型電路

如上圖，即是利用單個TL431恒流的改進型示意圖

原理：此電路同樣是利用了TL431的2.495V的基準來做恒流，跟上面的電路不同點在于減少了電流取樣電路的電壓，只要合計設計R12，R13，R14的值，可以限制LED上面的壓降。

優點：電路簡單，元器件少，成本低，跟上面電路相比，顯著降低了取樣電阻的功耗，恒流精度很高，克服了上面的電路不能空載的致命缺陷，當有個別LED擊穿時，可以自動調整輸出電壓

缺點：當輸出空載時，輸出電壓會有上升，上升幅度由電流取樣電路電阻與R12，R13的比值決定。

其實這個電路的真正缺點是：當單個LED的壓降一致性不高時，恒流點也會相應發生變化。
[page]

比如最常見的12串的LED燈，最低壓降為35.5V左右，最高回到37.4V左右(個人的經驗，當然不同廠家的情況會不一樣)，那么恒流精度就會相差到5%-8%。

圖3 兩個TL431恒流電路

這個電路還有個最大特點是：在某個范圍內可以精確的恒壓恒流。

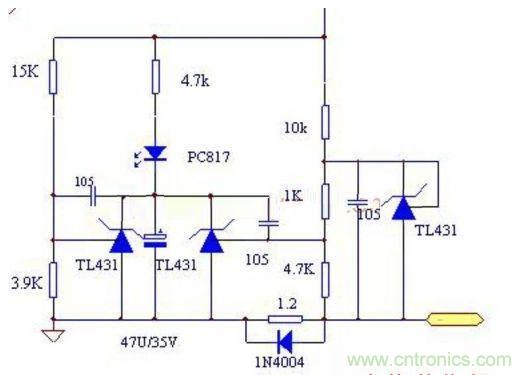

圖4 3個TL431恒流電路

其實這個電路是在圖3的電路基礎上增加了一個恒壓電路而已。
