本篇文章就對UC3842在反激開關電源當中遇到的電路設置問題進行了舉例，并進行分析和解決。

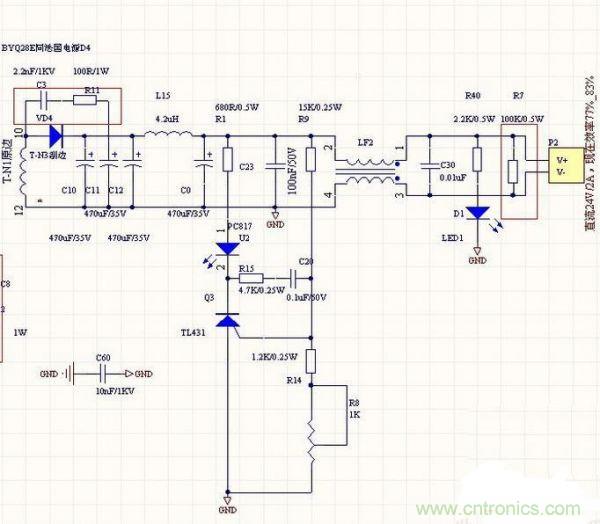

如圖1和圖2所示，這張電路原理圖本身存在問題，會導致成品不能正常運行，下面就把出現的問題進行羅列，并逐一解決。輸入帶寬為75V-400V交流電，輸出24V直流，電流最大2A。
[page]
按照圖1進行電路搭建之后會出現如下問題：

1、滿載輸入75V-120V交流電的時候變壓器很響，輸入120-300V交流電的時候變壓器就不會有聲音，滿載的時候220V交流輸入幾分鐘變壓器和mos管和輸出二極管都很燙(24°空調房里面老化)。

2、反饋應該是接在電感L15后還是應該接在前面？

3、UC3842是否需要采取兩腳接地的方式?

4、將UC3842的3腳和4腳加一個220pf陶瓷電容后，輸出空載和輕載時輸出電壓在幾秒內從24V上升到60V，導致電容爆炸。但是在滿載狀態下(2A電流輸出)就不會出現爆炸的情況，原因是什么？

5、整流橋后的整流濾波電容取不同值為何對變壓器的噪聲有影響?

6、電容C4在100nf的時候，輸出電壓24V電壓是幅度很大的鋸齒波形狀，當改成4.7nf的時趨于平滑，這是什么原因導致的?

實際上，圖1的這張電路原理圖存在比較明顯的設計問題，需要從整體角度出發進行全新的設計。下面給出修改額幾個問題關鍵點。

1、  圖紙上的輸入電路過于簡潔，建議重新進行修改。

2、  在負四十度的工作環境下，可以將輸入電容替換成220UF/400V的電解電容。

3、  RCD緩沖電路的參數及“容量”不足(去掉C8、R52);----設計合理，可以用800V的MOS

4、  在考慮三重絕緣線和擋墻距離的前提下，可以采用EER2828L或者是PQ3225磁芯。

5、如果要求+75℃工作，在設計合理的情況下，MOSFET可以用800V的(7N80)，但是MOS需要額外的驅動。

6、可以不使用UC3843而采用NCP1252，或者其他一些電流模式控制的輕載降頻芯片。這里需要說明的是，如果是在非常規的產品設計上使用UC3843，是無法得到任何優勢的，并且還有可能帶來反面的作用。比如短路、欠壓保護、過流保護、軟啟動、斜率補償、空載問題等等，都可能是潛在的問題。

本篇文章以UC3842在反激電路中一種應用為案例，對其進行了較為全面的分析，并對發現的問題進行了逐個分析與解決，希望通過閱讀此文，能讓大家對UC3842的應用有進一步的認識。
