工程師畫PCB的時候，難免會遇到一些連接器件，在中國，由于一些原因，很多時候，這些連接器件很難像國外那樣，能向廠家索要機械尺寸文檔，所以很多時候，都需要手拿游標卡尺去量。這樣就造成，一來我們不知道連接器的管腳接線，很容易連接錯誤；二來自己測量的，總有誤差，最后畫出來的PCB接插件按不上去。接插件的標準化與否和尺寸標準圖是否完全，我看這就是中國與國外的差距之一。不單在芯片方面，而是在這些細節方面我們做得也不好。
耳機插座尺寸

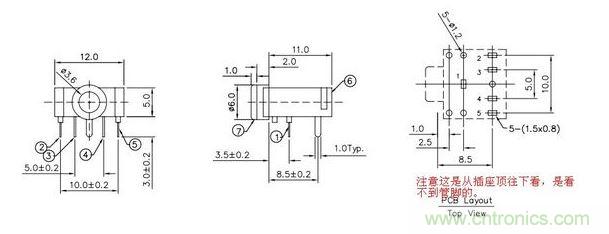

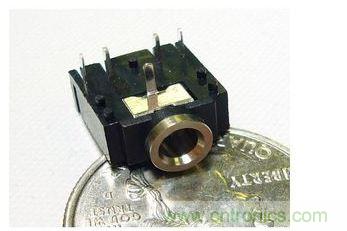

這是我們在電子市場上買到的3.5mm立體聲耳機插座。它的機械尺寸如下：
從耳機插座底面的管腳旁邊會有①②③④⑤的編號，對應尺寸圖。

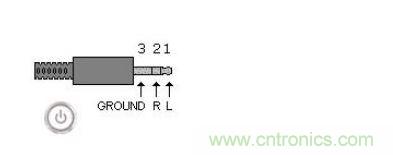

一般來說耳機采用3段式的插頭，插頭直徑一般有3.5mm和2.5mm，不同直徑的插頭對應不同直徑孔的耳機插座，所以“公”和“母”要對應.
根據三段式的耳機插頭的接線，就可以確定耳機插座的連接：
1腳接地，2腳接右聲道（Right），5腳接左聲道（Left）。在耳機接頭沒插入插座的時候，2腳和3腳，4腳和5腳是接在一起的，而一旦接頭插入插座的時候，2腳和3腳，4腳和5腳會分開。所以從系統可靠性的角度來說，3腳和4腳應該接地，這樣的話，耳機沒插的時候，左右聲道輸入接地，系統輸入為0。很多時候，我們都會把不用的3腳4腳懸空，那么2腳和5腳也是懸空的,這樣帶來的風險就是， 萬一會從外界串入一個大電流，會從2腳和5腳傳到板子上，從而會燒毀芯片。
[page]

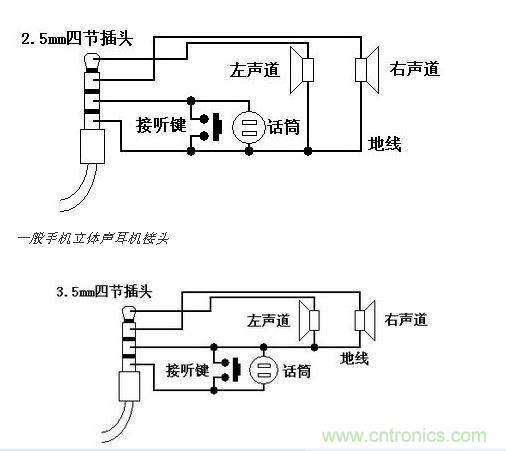

耳機接頭除了有三段式之外，還有四段式，四段式比三段式加多了一個話筒/接聽鍵，國標（大部分手機）從頭到尾（尾巴是有線那邊）的定義是：左聲道、右聲道、MIC、地。要注意iphone的四段式耳機接頭的順序是不一樣的，從頭（尖）到尾是左聲道、右聲道、地、MIC。

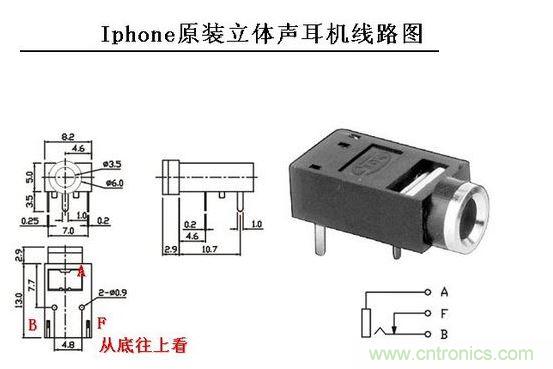

單聲道耳機插座
單聲道耳機插座也可以用作輸入。要注意的是A為地，B應該接輸入端，而F端應該接地。在沒有耳機接頭接入的時候，B腳和F腳是連在一起的，這樣保證，輸入接地，輸入信號為0。當有耳機接頭接入的時候，B腳和F腳分離，F腳與A接連在一起。
DC電源輸入插座尺寸

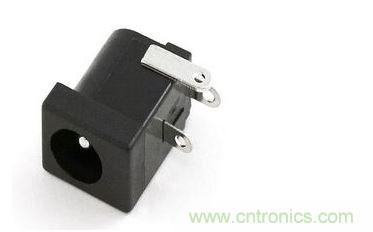

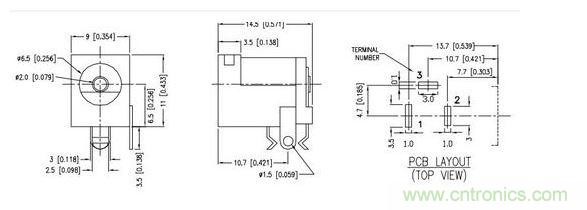

這是我們通常使用的DC電源輸入插座。尺寸如下：

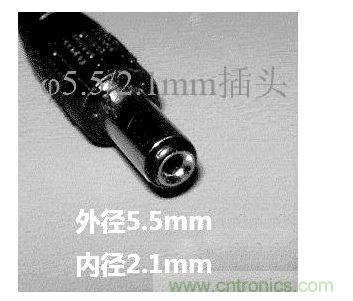

這個DC電源插座是對應內徑2.1mm，外徑5.5的插頭。
外徑5.5mm，內徑2.1mm，長約10mm
電源極性：內正外負
要注意的是插頭一般是內正外負的，但也不排除少數自己做的插頭是反的，所以保險起見，最好使用前用萬用表量一下，免得燒毀芯片。

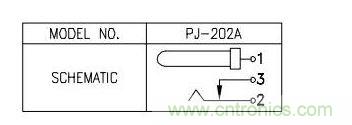

DC電源插座接線
DC電源插座的2腳和3腳在插頭沒有插進的時候是連在一起的，當插頭插進的時候，3腳與2腳分開。所以3腳和1腳應該連地。
USB接口插座引腳
USB是英文Universal Serial Bus的縮寫，中文含義是“通用串行總線”。
USB的版本：
第一代：USB 1.0/1.1的最大傳輸速率為12Mbps。1996年推出。
第二代：USB 2.0的最大傳輸速率高達480Mbps。USB 1.0/1.1與USB 2.0的接口是相互兼容的。
第三代：USB 3.0 最大傳輸速率5Gbps, 向下兼容USB 1.0/1.1/2.0
畫PCB板的時候要知道USB的引腳排列。以下均為插座或插頭的前視圖，即將插座或插頭面向自己。
USB-A型插座是用在主機上的，USB-B型插座是用在外設上的。

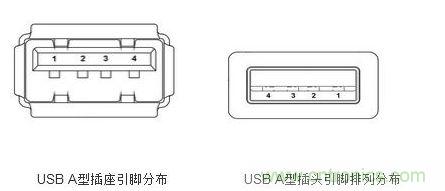

USB A型插座和插頭：

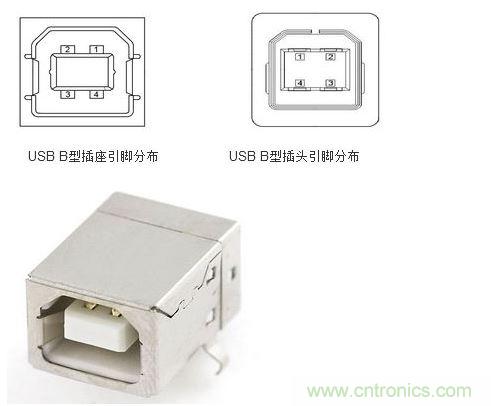

USB B型插座和插頭：
USB-B型插座是用在外設上的

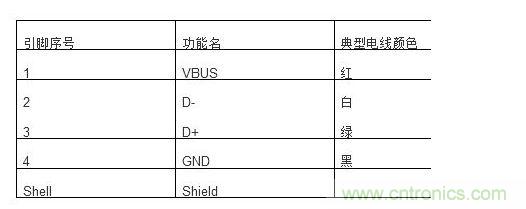

USB A-B型引腳功能：

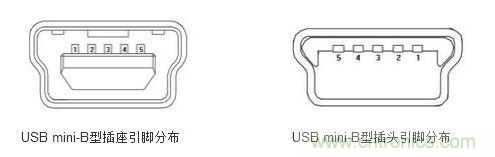

USB mini-B 插座和插頭：
USB mini-B型引腳功能：
關于插座插頭的機械尺寸請參考USB標準上的典型機械尺寸，更可靠的是以連接器生產廠的尺寸為準。
