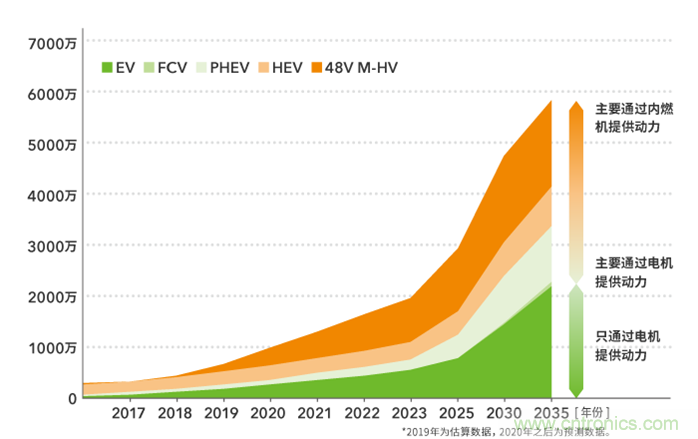

來源：富士經濟株式會社    2019年版HEV、EV相關市場全面調查



EV、FCV和PHEV預計將穩步增長，成為電動汽車和混合動力汽車(xEV)中的主流。



EV、HEV和PHEV之間存在著明顯的區別。EV基本上只通過電機提供動力，HEV（混合動力汽車）由電機和內燃機驅動，而PHEV（插電式混合動力汽車）是HEV的高級版本，如果電機出現故障，可使用內燃機驅動，以備不時之需。此外，根據行駛狀況，它們提供電機和內燃機兩種使用選擇，從而允許實現最佳節能駕駛。



另一方面，EV只能依賴電機作為驅動源。在各類駕駛場景中，包括需要頻繁剎車和發動的擁堵路況、在陡峭山路和崎嶇道路上越野駕駛、在高速公路上行駛以及載著不同數量的乘客和行李行駛，EV驅動電機都需要高效運行并使用較少能源。此外，考慮到這些要求有賴于效率的進一步提升，電機本身的微型化和重量減輕勢在必行。而此處的重要因素就是磁鐵的改進，其是會影響電機性能的元件。

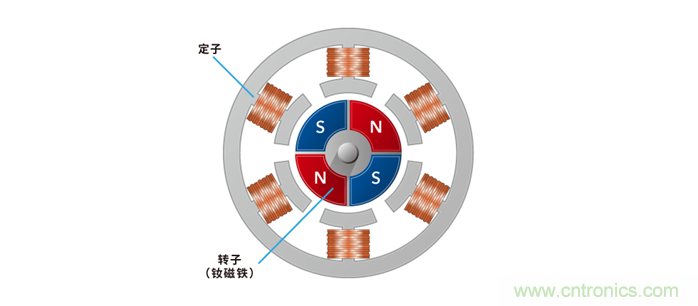

EV驅動電機結構示例（示意圖）





EV驅動電機主要使用一種名為無刷電機的電機類型。圖片顯示的就是無刷電機的結構示例。該電機由轉子（供應電流時旋轉）和定子（用于轉動轉子）組成。轉子包含釹磁鐵。



EV驅動電機需要極強的磁能，因此使用了最強大的永磁體——釹磁鐵。在這些磁鐵中，TDK的釹磁鐵（NEOREC系列）已達到世界上最高水平的矯頑力之一。

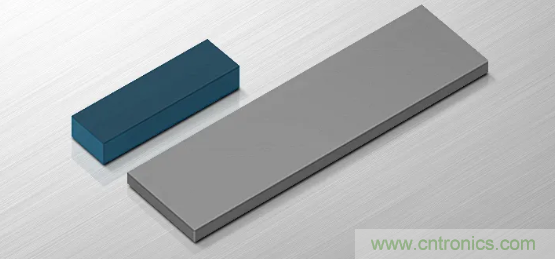

與使用傳統釹磁鐵相比，這種強力磁鐵可為電機提供大旋轉力，有助于實現進一步微型化、輕量化和高效化。



要想進一步減小EV驅動電機的尺寸和重量并提高效率，則需要將電機形狀和內部結構更改為更復雜、更多樣的設計。這意味著，所使用的釹磁鐵將需要更強大且采用不同形狀，同時提供磁場指向，以便更高效地生成磁力。



TDK開發了一種能夠精確制造各種釹磁鐵形狀的技術，以及一種能夠自由改變磁場方向的控制技術。這些技術會根據使用條件/環境來優化磁鐵，因而能夠針對各種不同的電機設計提供最佳的釹磁鐵解決方案。

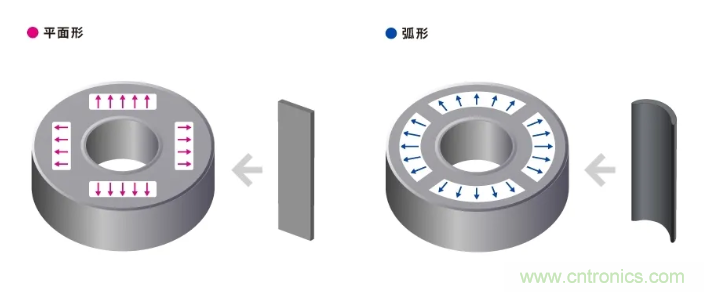

平面形磁場和弧形磁場之間的方向差異

（示意圖）



內嵌式永磁(IPM)轉子（磁鐵嵌入到轉子的金屬芯內部）中平面形磁場和弧形磁場之間的方向差異。平面形磁場的方向是一個方向，而弧形磁場的方向是徑向。



TDK還開發了一種技術，能夠最大程度地減少釹磁鐵中所需的重稀土元素，如鏑(Dy)和鋱(Tb)等這些不易采購的元素。2012年，公司推出了業內首款不含Dy的釹磁鐵。通過這些努力，TDK希望繼續滿足電機設計需求，并通過降低磁鐵采購中的供應鏈風險來支持EV的穩定生產。



TDK的磁鐵解決方案可滿足EV驅動電機的新開發要求，并支持零CO2排放的EV駕駛。





各種性能不同的磁性產品陣容。除了驅動電機，TDK還提供適合各種應用的廣泛產品。選擇最合適的設計有助于大幅減小使用磁鐵的設備的尺寸與厚度，并提高磁力。
